CS2020B 20A वर्तमान बूस्टर उच्च वर्तमान उच्च शक्ति पोटेंशियोस्टेट

20A वर्तमान बूस्टर उच्च वर्तमान उच्च शक्ति पोटेंशियोस्टेट

CS2020B वर्तमान बूस्टर

सिंगल-चैनल पोटेंशियोस्टैट (CS350M/CS310M/CS300M आदि) अकेले उपयोग किए जाने पर अधिकतम ± 2A/10V आउटपुट प्राप्त कर सकता है।यह मान प्रत्येक चैनल के लिए ±1A/10V है bipotentiostat (CS2350M/CS2150M) और बहु-चैनल potentiostat (CS310X).

एक वर्तमान बूस्टर CS2020B को वर्तमान (20A तक) को बढ़ाने के लिए एकल, द्वि, या बहु-चैनल पोटेंशियोस्टेट से जोड़ा जा सकता है।कृपया ध्यान दें कि एक सेट CS2020B केवल एक चैनल द्वि- / बहु-चैनल potentiostat बढ़ा सकते हैं.

जब बूस्टर कनेक्ट नहीं होता है, तो पोटेंशियोस्टेट को अकेले भी इस्तेमाल किया जा सकता है।

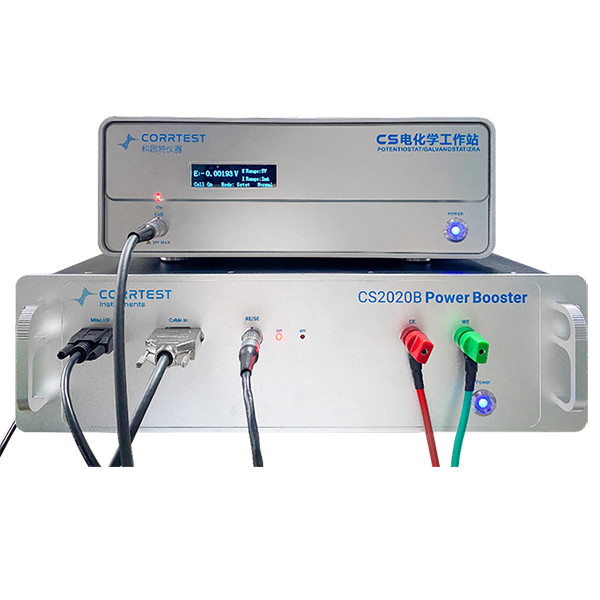

CS2020B वर्तमान बूस्टर + एकल चैनल पोटेंशियोस्टेट (जैसे CS350M)

CS2020B वर्तमान बूस्टर + मल्टी-चैनल पोटेंशियोस्टेट (लाल रंग में फ्रेम)

चित्रा 1: गैल्वानोस्टैटिक प्रयोग के लिए वक्र- 20A तक के आउटपुट निरंतर वर्तमान

चित्रा 2: बैटरी कोर एनोड और कैथोड के साथ CS2020B का कनेक्शन

चित्रा 3: CATL-LAE895 बैटरी कोर के EIS परिणाम

मुख्य विनिर्देश (जब CS2020B + पोटेंशियोस्टैट का संयोजन)

संभावित सीमाः ±10V

वर्तमान सीमाः ±20A

वर्तमान सीमाः 20फिक्स्ड सीमा

अनुपालन वोल्टेजः ±13V (जब आउटपुट±20A सीमा वर्तमान, अधिकतम आउटपुट ±10V@20A)

ईआईएस आवृत्ति सीमाः =50KHz

संचारः RS485

तकनीकें (जब CS2020B + पोटेंशियोस्टैट का संयोजन)

स्थिर ध्रुवीकरण

• ओपन सर्किट क्षमता (ओसीपी)

• पोटेंशियोस्टैटिक (आई-टी वक्र)

• गैल्वानोस्टैटिक

• पोटेंशियल डायनामिक (टेबल ग्राफ)

• गैल्वानोडायनामिक (डीजीपी)

क्षणिक ध्रुवीकरण

• कई संभावित कदम

• मल्टी करंट स्टेप्स

• संभावित सीढ़ी-चरण (वीएसटीईपी)

• गैल्वानिक सीढ़ी-चरण (ISTEP)

क्रोनो पद्धति

• क्रोनोपोटेंशियोमेट्री (सीपी)

• क्रोनोएम्परेमेटरी (सीए)

• क्रोनोकोलोमेट्री (CC)

वोल्टामेट्री

• रैखिक स्वीप वोल्टामेट्री (LSV)

• साइक्लिक वोल्टामेट्री (सीवी)

विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (ईआईएस)

• ईआईएस बनाम आवृत्ति (आईएमपी)

• ईआईएस बनाम समय (आईएमपीटी)

• ईआईएस बनाम संभावित (आईएमपीई)

बैटरी परीक्षण

• बैटरी चार्ज और डिस्चार्ज

• गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी)

• पोटेंशियोस्टैटिक चार्जिंग और डिस्चार्जिंग (PCD)

• पोटेंशियोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (PITT)

• गैल्वानोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (GITT)

संक्षारण माप

• चक्रीय ध्रुवीकरण वक्र (सीपीपी)

• रैखिक ध्रुवीकरण वक्र (LPR)

• इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर)

• विद्युत रासायनिक शोर (EN)

• शून्य प्रतिरोध एम्पमीटर (ZRA)

CS2020B बूस्टर के लिए मानक आपूर्तिः

-CS2020B वर्तमान बूस्टर उपकरण*1 सेट

- पावर केबल * 1 पीसी

- DB9 सीरियल पोर्ट कनेक्शन केबल * 2 पीसी (1 टूटने के मामले में भविष्य में बदलने के लिए)

- DB15 कनेक्शन केबल* 2 पीसी (1 प्रतिस्थापन के लिए)

- संभावित नमूनाकरण केबल* 2 पीसी (1 प्रतिस्थापन के लिए)

- CS2020B विशेष इलेक्ट्रोड केबल (एलिगेटर इलेक्ट्रोड केबल*2 और तांबे के टर्मिनल इलेक्ट्रोड केबल*2, प्रतिस्थापन के लिए प्रत्येक 1 पीसी)

- उच्च शक्ति वाले डमी सेल *1
