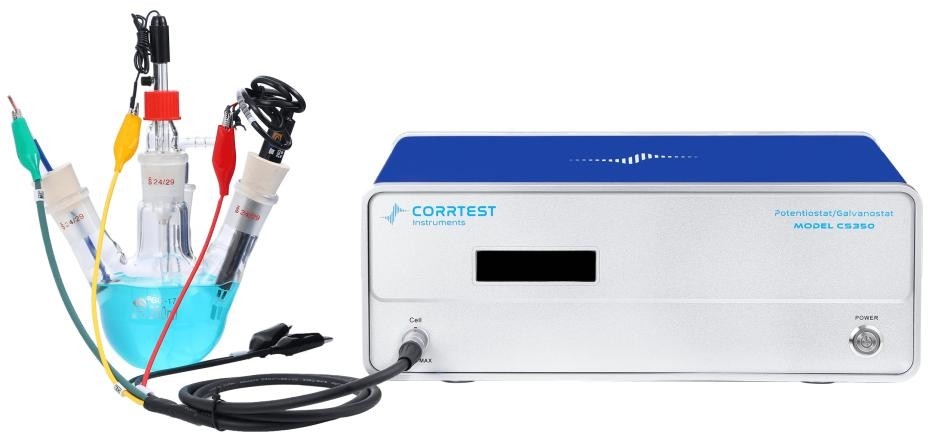

संक्षारण परीक्षण के लिए क्षमतागतिकीय संक्षारक गैल्वोनोस्टैट CS350M

संक्षारण परीक्षण पोटेंशियल डायनामिक ध्रुवीकरण पोटेंशियल गैल्वनोस्टैट CS350M

संक्षारण परीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टेट CS350Mइसमें डीडीएस मनमाना फ़ंक्शन जनरेटर, उच्च शक्ति पॉटेंशियोस्टेट, गैल्वोस्टेट, दो-चैनल सहसंबंध विश्लेषक शामिल है,दो-चैनल उच्च गति 16 बिट/उच्च परिशुद्धता 24 बिट एडी कनवर्टर और विस्तार इंटरफेस. अधिकतम. वर्तमान ± 2 ए है, संभावित रेंज ± 10 वी है। ईआईएस आवृत्ति रेंज 10uHz ~ 1MHz है। इसका उपयोग विभिन्न इलेक्ट्रोकेमिकल क्षेत्रों जैसे संक्षारण परीक्षण, ऊर्जा, सामग्री और विद्युत विश्लेषण के लिए किया जा सकता है।संक्षारण परीक्षण potentiodynamic potentiostat galvanostat CS350M में संक्षारण परीक्षण में उपयोग की जाने वाली सभी तकनीकें शामिल हैं, जैसे कि ओपन सर्किट पोटेंशियल (ओसीपी), ईआईएस, पोटेंशियोडायनामिक ((टेबल ग्राफ), रैखिक ध्रुवीकरण वक्र (एलपीआर), चक्रवात ध्रुवीकरण वक्र (सीपीपी), इलेक्ट्रोकेमिकल पोटेंशियोकैनेटिक रीएक्टिवेशन (ईपीआर),)इलेक्ट्रोकेमिकल शोर (ईसीएन), शून्य प्रतिरोध Ammeter (ZRA) आदि। Corrtest कंपनी Corrtest क्षेत्र और

क्या है?क्षमतागतिकीय ध्रुवीकरण?

पोटेंशियोडायनामिक (ध्रुवीकरण वक्र) परीक्षण एक इलेक्ट्रोकेमिकल तकनीक है जिसमें संबंधित वर्तमान घनत्व को मापते हुए कार्यशील इलेक्ट्रोड की क्षमता को स्कैन करना शामिल है।इसे ¥Tafel plot भी कहा जाता है जो सबसे अधिक उपयोग की जाने वाली इलेक्ट्रोकेमिकल विधि हैइस परीक्षण में, नमूनों को आमतौर पर राल में कैप्सुलेट किया जाता है और 1 सेमी 2 समाधान के संपर्क में आता है। संक्षारण दर को पोटेंशियोडायनामिक (ध्रुवीकरण वक्र) द्वारा मापा जाता है।प्रत्येक मापा बिंदु के लिए वर्तमान घनत्व (I) (या लॉग I) के फलन के रूप में क्षमता को प्लॉट करके पोटेंशियल डायनामिक (ध्रुवीकरण वक्र) प्राप्त किया जाता हैकिसी भी स्थिति में धातु की संक्षारण क्षमता और दर की गणना करने के लिए पोटेंशियोडायनामिक ध्रुवीकरण वक्र का उपयोग किया जा सकता है (टाफेल ढलान) ।

आवेदनक्षरण कापरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

● धातुओं का क्षरण अध्ययन और क्षरण प्रतिरोध का मूल्यांकन; क्षरण अवरोधकों, कोटिंग्स और कैथोडिक सुरक्षा दक्षता का त्वरित मूल्यांकन

● ऊर्जा सामग्री का अध्ययन (लिथियम आयन बैटरी, सौर सेल, ईंधन सेल, सुपरकंडेसिटर), उन्नत कार्यात्मक सामग्री

● इलेक्ट्रोकैटालिसिस (HER, OER, ORR, CO2RR, NRR)

● इलेक्ट्रोसिंथेसिस, इलेक्ट्रोप्लेटिंग/इलेक्ट्रोडेपोजिशन, एनोड ऑक्सीकरण, इलेक्ट्रोलिसिस

जंग के मुख्य हार्डवेयर लक्षणपरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

- अंतर्निहित ईआईएस/एफआरए, ईआईएस आवृत्ति रेंजः 10μHz~1MHz

- उच्च बैंडविड्थ और उच्च इनपुट प्रतिबाधा प्रवर्धक

- अंतर्निहित एफपीजीए डीडीएस सिग्नल सिंथेसाइज़र

- उच्च शक्ति वाले पोटेंशियोस्टैट/गल्वानोस्टैट/जेडआरए;
- वर्तमान नियंत्रण सीमाः ±2A

- संभावित नियंत्रण सीमाः ±10V;

- अनुपालन वोल्टेजः ± 21V
- संभावित संकल्पः 10μV;

- वर्तमान संकल्प 1pA

मानक आपूर्तिक्षरण कापरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

पोटेंशियोस्टैट गैल्वनोस्टैट CS350MCS350M*1

सीएस स्टूडियो सॉफ्टवेयर *1

पावर केबल x1

यूएसबी केबल x1

सेल/इलेक्ट्रोड केबल x2

डमी सेल ((1kΩ के लिए 100μF) x1

मैनुअल

क्षरण का अनुप्रयोगपरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

क्षरण:क्षरणपरीक्षण potentiodynamic potentiostat galvanostat CS350M में संक्षारण माप के लिए सभी इलेक्ट्रोकेमिकल तकनीकें शामिल हैं जैसे कि OCP, ध्रुवीकरण वक्र (potentiodynamic), EIS,चक्रीय ध्रुवीकरण सीपीपी (पासिवेशन वक्र), इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर), हाइड्रोजन डिफ्यूजन टेस्ट, जेआरए, इलेक्ट्रोकेमिकल शोर आदि का उपयोग धातु के संक्षारण तंत्र और संक्षारण प्रतिरोध का अध्ययन करने के लिए किया जा सकता है।और कोटिंग स्थायित्व और बलिदान एनोड वर्तमान दक्षता का मूल्यांकनइसका उपयोग संक्षारण अवरोधकों, कवकनाशकों आदि की त्वरित जांच के लिए भी किया जा सकता है।

बाएंः 3% NaCl समाधान में Ti-मिश्र धातु और स्टेनलेस स्टील के ध्रुवीकरण वक्र

दाएंः 0.05mol/LCl+0.1mol/LNaHCO3 में कम कार्बन वाले स्टील का EN

संक्षारण परीक्षण क्षमतागतिकीय क्षमतास्थानिक गैल्वोस्टैट CS350M सहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और इसमें मजबूत विरोधी हस्तक्षेप क्षमता है।उपकरण का आंतरिक प्रतिरोध 10 तक है¹³यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है

उच्च प्रतिबाधा कोटिंग के नमक छिड़काव उम्र बढ़ने का परीक्षण

एनुकसान

पूर्ण तैरता हुआ

सभी Corrtest potentiostats / galvanostats including. corrosion testing potentiodynamic potentiostat galvanostat CS350M को पूरी तरह से तैरने के लिए डिज़ाइन किया गया है,और पृथ्वी से जुड़ने वाले कार्यशील इलेक्ट्रोड के विद्युत रासायनिक अध्ययन के लिए इस्तेमाल किया जा सकता है, जैसे ऑटोक्लेव, पुल में धातु का हिस्सा, कंक्रीट

वास्तविक समय में डेटा भंडारण

प्रयोग के डेटा को वास्तविक समय में संग्रहीत किया जा सकता है। यदि परीक्षण बिजली की विफलता के कारण बाधित हो जाता है, तो डेटा स्वचालित रूप से सहेजा जाएगा।

ईआईएस

● Corrtest संक्षारण परीक्षण potentiodynamic potentiostat galvanostat CS350M correlation integral algorithm और dual-channel over-sampling तकनीक का उपयोग करता है, और इसमें मजबूत विरोधी हस्तक्षेप क्षमता है।उपकरण का आंतरिक प्रतिरोध 10 तक है¹³यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है

बहु इलेक्ट्रोड प्रणाली

● संक्षारण परीक्षण potentiodynamic potentiostat galvanostat CS350M 2-, 3-, 4-इलेक्ट्रोड प्रणाली का समर्थन करता है, बैटरी आंतरिक प्रतिरोध या 4-इलेक्ट्रोड पतली फिल्म प्रतिबाधा माप का परीक्षण करने के लिए इस्तेमाल किया जा सकता है

● गैल्वानिक करंट मापने के लिए शून्य प्रतिरोध एम्पमीटर के साथ

सॉफ्टवेयर विकास किट (SDK)

हम माध्यमिक विकास इंटरफेस, एपीआई सामान्य इंटरफेस और विकास उदाहरण प्रदान कर सकते हैं और लैबव्यू, सी, सी ++, सी #, वीसी और अन्य कार्यक्रमों के लिए डेटा कॉल का एहसास कर सकते हैं,जो माध्यमिक विकास और परीक्षण विधियों के अनुकूलन के लिए सुविधाजनक है.

बहुमुखी डेटा विश्लेषण

सीएस स्टूडियो संक्षारण परीक्षण के लिए सॉफ्टवेयर है संभावित गतिशील क्षमतावादी क्षमतावादी गैल्वनोस्टेट CS350M प्रयोग नियंत्रण और डेटा विश्लेषण के लिए। यह कर सकता हैः बहु-पैरामीटर ताफेल वक्र फिटिंग, व्युत्पन्न,वोल्टमेट्रिक वक्र का एकीकरण और शिखर ऊंचाई विश्लेषण, ईआईएस समकक्ष सर्किट अनुकूलन और प्रतिबाधा स्पेक्ट्रम फिटिंग, आदि।

● बहु-पैरामीटर ध्रुवीकरण वक्र

● ईआईएस की स्थापना

● विद्युत रासायनिक शोर विश्लेषण

● छद्म क्षमता गणना

● जीसीडी विशिष्ट क्षमता, दक्षता

● मोट-शॉटकी ग्राफ विश्लेषण

● सीवी विश्लेषण

संयोजन परीक्षण

सीएस स्टूडियो सॉफ्टवेयर विभिन्न प्रयोगों के लिए संयोजन परीक्षण का समर्थन करता है।

आप प्रत्येक प्रयोग के लिए पैरामीटर पहले से सेट कर सकते हैं, और प्रत्येक प्रयोग के बीच अंतराल, प्रतीक्षा समय आदि सेट कर सकते हैं।

संयोजन परीक्षणः संक्षारण परीक्षण

सॉफ़्टवेयर जंग की विशेषताएंपरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

ताफेल प्लॉट औरक्षरणदर:सीएस स्टूडियो भी ध्रुवीकरण वक्र के बटलर-वोल्मर समीकरण पर शक्तिशाली गैर रैखिक फिटिंग प्रदान करता है। यह Tafel ढलान, संक्षारण वर्तमान घनत्व, सीमा वर्तमान,ध्रुवीकरण प्रतिरोधयह ईसीएन माप के आधार पर पावर स्पेक्ट्रम घनत्व, शोर प्रतिरोध और शोर स्पेक्ट्रम प्रतिरोध की गणना भी कर सकता है।

ईआईएस विश्लेषण:बोडे, नाइक्विस्ट, मोट-शॉटकी प्लॉट

ईआईएस डेटा विश्लेषण के दौरान, कस्टम समकक्ष सर्किट को आकर्षित करने के लिए एक अंतर्निहित फिटिंग फ़ंक्शन है।

जंग की तकनीकेंपरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

स्थिर ध्रुवीकरण

• खुली सर्किट क्षमता (ओसीपी)
• पोटेंशियोस्टैटिक (आई-टी वक्र)
• गैल्वानोस्टैटिक
• पोटेंशियल डायनामिक (टेबल ग्राफ)
• गैल्वोडाइनामिक (डीजीपी)

क्षरणमाप

• चक्रीय ध्रुवीकरण वक्र (सीपीपी)
• रैखिक ध्रुवीकरण वक्र (LPR)
• इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर)
• विद्युत रासायनिक शोर (EN)
• शून्य प्रतिरोध Ammeter (ZRA)

विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोsप्रति (ईआईएस)

• पोटेंशियोस्टैटिक ईआईएस (न्यूक्विस्ट, बोडे)
• गैल्वानोस्टैटिक ईआईएस
• पोटेंशियोस्टैटिक ईआईएस (वैकल्पिक आवृत्ति)
• गैल्वानोस्टैटिक ईआईएस ((वैकल्पिक आवृत्ति)
• मोट-शॉटकी
• पोटेंशियोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति)
• गैल्वनोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति)

क्षणिक ध्रुवीकरण

• कई संभावित कदम
• बहु धारा चरण
• संभावित सीढ़ी-चरण (VSTEP)
• गैल्वानिक सीढ़ी-चरण (ISTEP)

क्रोनो पद्धति

• क्रोनोपोटेंशियोमेट्री (सीपी)
• क्रोनोएम्परमीटर (सीए)
• क्रोनोकोलोमेट्री (CC)

वोल्टामेट्री

• रैखिक स्वीप वोल्टमेट्रिक (LSV)
• साइलिक वोल्टमेट्रिक (सीवी)
• सीढ़ी वोल्टामेट्री (SCV) #
• वर्ग तरंग वोल्टामेट्री (SWV) #
• अंतर पल्स वोल्टमेट्रिक (डीपीवी) #
• सामान्य पल्स वोल्टमेट्रिक (एनपीवी) #
• अंतर सामान्य पल्स वोल्टमेट्रिक (डीएनपीवी) #
• एसी वोल्टमेट्रिक (एसीवी)
• 2ⁿहार्मोनिक एसी वोल्टामेट्री (SHACV)
• फोरियर ट्रांसफॉर्म एसी वोल्टमेट्रिक (एफटीएसीवी)

बैटरी परीक्षण

• बैटरी चार्ज और डिस्चार्ज
• गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी)
• पोटेंशियोस्टैटिक चार्जिंग और डिस्चार्जिंग (PCD)
• पोटेंशियोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (PITT)
• गैल्वानोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (जीआईटीटी)

एम्पेरोमीटर

• अंतर पल्स एम्पेरोमेट्रिक (डीपीए)
• डबल डिफरेंशियल पल्स एम्पेरोमेट्रिक (डीडीपीए)
• ट्रिपल पल्स एम्पेरोमेट्री (टीपीए)
• एकीकृत पल्स एम्पेरोमेट्रिक डिटेक्शन (आईपीएडी)

ईxteनिशाना

• विद्युत रासायनिक स्ट्रिपिंग/डिपोजिशन
• कुलोमेट्री (बीई) के साथ बल्क इलेक्ट्रोलिसिस
• Rs माप

# इसी तरह की स्ट्रिपिंग विधि है।
