उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, चीन
ब्रांड नाम: Corrtest
प्रमाणन: CE, ISO9001
मॉडल संख्या: सीएस300एम
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक बॉक्स
प्रसव के समय: 5 से 10 कार्य दिवस
भुगतान शर्तें: टी/टी, डी/पी
आपूर्ति की क्षमता: 1000 सेट/वर्ष
नाम: |
चक्रीय वोल्टामेट्री उपकरण |
संभावित नियंत्रण सीमा: |
± 10 वी |
वर्तमान नियंत्रण सीमा: |
±2ए |
संभावित नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज±1mV |
वर्तमान नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज |
संभावित समाधान: |
10μV (>100Hz),3μV (<10Hz) |
वर्तमान संवेदनशीलता: |
1Pa |
वृद्धि समय: |
<1μएस (<10mA), <10μएस (<2ए) |
संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधा: |
1012Ω||20pF |
नाम: |
चक्रीय वोल्टामेट्री उपकरण |
संभावित नियंत्रण सीमा: |
± 10 वी |
वर्तमान नियंत्रण सीमा: |
±2ए |
संभावित नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज±1mV |
वर्तमान नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज |
संभावित समाधान: |
10μV (>100Hz),3μV (<10Hz) |
वर्तमान संवेदनशीलता: |
1Pa |
वृद्धि समय: |
<1μएस (<10mA), <10μएस (<2ए) |
संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधा: |
1012Ω||20pF |

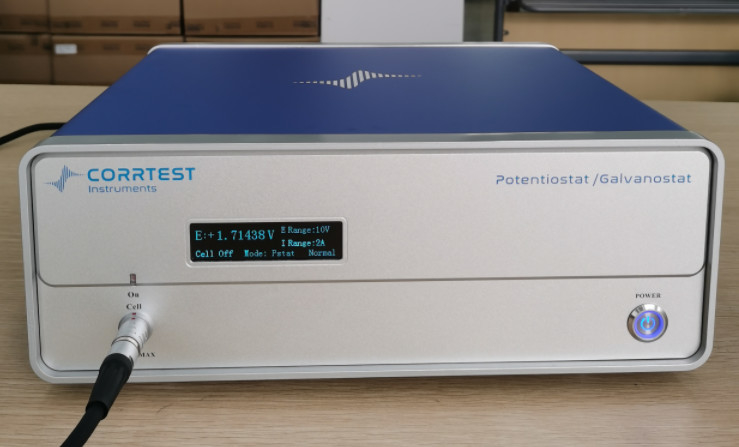

चक्रगत वोल्टमेट्रिक उपकरण CS300MCorrtest एकल-चैनल पोटेंशियोस्टेट/गल्वानोस्टेट के बीच प्रवेश मॉडल है। इसमें ईआईएस को छोड़कर सभी तकनीकें शामिल हैं। चक्रवर्ती वोल्टमेट्रिक उपकरण CS300M में एक तेज़ डिजिटल फ़ंक्शन जनरेटर शामिल है,उच्च गति डेटा अधिग्रहण सर्किट, एक potentiostat और एक galvanostat, उन्नत हार्डवेयर और अच्छी तरह से काम सॉफ्टवेयर के साथ स्थिरता और सटीकता में उच्च प्रदर्शन के साथ,यह एक लागत प्रभावी और बुनियादी पोटेंशियोस्टेट/गल्वानोस्टेट है जब ईआईएस की आवश्यकता नहीं होती हैपोटेंशियोस्टैटिक (आई-टी), साइक्लिक वोल्टमेट्री (सीवी), एलएसवी, पोटेंशियोडायनामिक (टाफेल ग्राफ), गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी) आदि तकनीकों के साथ,चक्रवर्ती वोल्टमेट्रिक उपकरण CS300M विभिन्न अनुप्रयोगों के लिए उपयुक्त है जैसे जंग माप, कार्बन डाइऑक्साइड में कमी, इलेक्ट्रो-कैटालिसिस, बैटरी परीक्षण आदि। चक्रवर्ती वोल्टमेट्री उपकरण CS300M में ईआईएस शामिल नहीं है। चक्रवर्ती वोल्टमेट्री सबसे बुनियादी लेकिन महत्वपूर्ण तकनीक है,हमारे सभी Corrtest potentiostat/galvanostat इस समारोह है.
चक्रीय वोल्टमेट्रिक क्या है?
चक्रवर्ती वोल्टमेट्रिक (सीवी) तकनीक का प्रयोग मुख्यतः विद्युत रासायनिक सैद्धांतिक अध्ययन के लिए किया जाता है, जैसे इलेक्ट्रोड प्रक्रिया, इलेक्ट्रोड की अवशोषण घटना आदि।चक्रवर्ती वोल्टमेट्रिक (सीवी) वक्र में दो भाग होते हैं, कटौती/कैथोड क्षेत्र जहां कटौती तरंग रूप विद्युत सक्रिय सामग्री की कटौती प्रक्रिया से उत्पन्न होता है,और ऑक्सीकरण/एनोड क्षेत्र जहां ऑक्सीकरण तरंग रूप कमी उत्पादों के ऑक्सीकरण प्रक्रिया से उत्पन्न होता हैचक्रवर्ती वोल्टमेट्रिक (सीवी) तकनीक सीधे एनोडिक पीक करंट/कैथोडिक पीक करंट के अनुपात और एनोडिक पीक क्षमता और कैथोडिक पीक क्षमता के बीच अंतर को माप सकती है।
K में कांचदार कार्बन इलेक्ट्रोड का चक्रवर्ती वोल्टमेट्री (CV) वक्र4[Fe(CN)6] समाधान
चक्रवर्ती वोल्टमेट्रिक सिद्धांत
चक्रीय वोल्टामेट्री एक प्रकार का पोटेंशियल डायनामिक इलेक्ट्रोकेमिकल माप है। एक चक्रीय वोल्टामेट्री प्रयोग में कार्यशील इलेक्ट्रोड क्षमता को समय के सापेक्ष रैखिक रूप से बढ़ाया जाता है।चक्रवर्ती वोल्टमेट्रिक तीन इलेक्ट्रोड सेटअप का उपयोग करता हैजब कार्यशील इलेक्ट्रोड एक निर्धारित क्षमता तक पहुँचता है, तो रैंप उलटा हो जाता है। यह उलटा एक प्रयोग के दौरान कई बार हो सकता है।कार्यरत इलेक्ट्रोड पर वर्तमान लागू वोल्टेज के खिलाफ ग्राफ किया जाता हैचक्रीय वोल्टमेट्रिक एक बहुत बहुमुखी विद्युत रसायन तकनीक है जो समाधान में एक प्रणाली के रेडॉक्स और परिवहन गुणों के यांत्रिकी की जांच करने की अनुमति देती है।संदर्भ इलेक्ट्रोड और कार्यशील इलेक्ट्रोड के बीच क्षमता लागू की जाती है और कार्यशील इलेक्ट्रोड और काउंटर इलेक्ट्रोड के बीच धारा को मापा जाता हैचक्रवात वोल्टमेट्री में, पहली स्कैन के अंत में संभावित की दिशा उलट जाती है। इस प्रकार, तरंग का आकार आमतौर पर एक समकोण त्रिभुज का होता है।
विनिर्देश
| समर्थन 2-, 3- या 4-इलेक्ट्रोड प्रणाली | संभावित और वर्तमान सीमाः स्वचालित |
| संभावित नियंत्रण सीमाः ±10V | वर्तमान नियंत्रण सीमाः ±2A |
| संभावित नियंत्रण सटीकताः 0.1%×पूर्ण रेंज±1mV | वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण सीमा |
| संभावित संकल्पः 10μV (>100Hz),3μV (<10Hz) | वर्तमान संवेदनशीलता:1pA |
| वृद्धि समयः <1μS (<10mA), <10μS (<2A) | संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः101220pF से अधिक |
| वर्तमान सीमाः 2nA~2A, 10 सीमाएं | अनुपालन वोल्टेजः ±21V |
| अधिकतम आउटपुट वर्तमानः 2A | सीवी और एलएसवी स्कैन दरः 0.001mV~10,000V/s |
| सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65,000s | स्कैन के दौरान वर्तमान वृद्धिः 1mA@1A/ms |
| स्कैन के दौरान संभावित वृद्धिः 0.076mV@1V/ms | SWV आवृत्तिः 0.001~100 kHz |
| डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001~1000s | एडी डेटा अधिग्रहण:16बिट@1 मेगाहर्ट्ज,20बिट@1 केएचजेड |
| डीए रिज़ॉल्यूशनः 16 बिट, सेटअप समयः 1 μs | सीवी में न्यूनतम संभावित वृद्धिः 0.075mV |
| कम पास फिल्टरः 8 दशक तक | ऑपरेटिंग सिस्टम: विंडोज 10/11 |
| इंटरफेस: यूएसबी 2.0 | वजन/मापः 6.5kg, 36x 30x16 सेमी |
साइक्लिक वोल्टमेट्रिक इंस्ट्रूमेंट CS300M की तकनीक
वोल्टामेट्री
#वॉल्टमेट्रिक स्ट्रिपिंग विधियों के अनुरूप है
स्थिर ध्रुवीकरण
क्षणिक ध्रुवीकरण
क्रोनो पद्धति
संक्षारण माप
बैटरी परीक्षण
साइक्लिक वोल्टमेट्रिक इंस्ट्रूमेंट CS300M की सॉफ्टवेयर विशेषताएं
चक्रवर्ती वोल्टमेट्रिक ((CV):सीएस स्टूडियो सॉफ्टवेयर उपयोगकर्ताओं को एक बहुमुखी चिकनाई प्रदान करता हैघ/भिन्नता/एकीकरणकिट, जो सीवी वक्रों की शिखर ऊंचाई, शिखर क्षेत्र और शिखर क्षमता की गणना को पूरा कर सकता है।चक्रवर्ती वोल्टमेट्रिक(CV) तकनीक, डेटा विश्लेषण के दौरान, प्रदर्शित करने के लिए सटीक चक्रों का चयन करने का कार्य है। आप एक चक्र या कुछ चक्रों को देखने के लिए चुन सकते हैं जैसा आप चाहते हैं।
बैटरी परीक्षण और विश्लेषण:चार्ज और डिस्चार्ज दक्षता, क्षमता, विशिष्ट क्षमता, चार्ज और डिस्चार्ज ऊर्जा।
ताफेल ग्राफ और संक्षारण दर
सीएस स्टूडियो भी ध्रुवीकरण वक्र के बटलर-वोल्मर समीकरण पर शक्तिशाली गैर रैखिक फिटिंग प्रदान करता है। यह Tafel ढलान, संक्षारण वर्तमान घनत्व, सीमा वर्तमान,ध्रुवीकरण प्रतिरोधयह विद्युत रासायनिक शोर माप के आधार पर शक्ति स्पेक्ट्रम घनत्व, शोर प्रतिरोध और शोर स्पेक्ट्रम प्रतिरोध की गणना भी कर सकता है।
संयोजन परीक्षण:सीएस स्टूडियो सॉफ्टवेयर लचीला और निरीक्षण के बिना परीक्षण प्राप्त करने के लिए विभिन्न प्रयोगों के लिए संयोजन परीक्षण का समर्थन करता है. आप प्रत्येक प्रयोग के लिए पैरामीटर पहले से सेट कर सकते हैं, और अंतराल सेट,प्रत्येक प्रयोग के बीच प्रतीक्षा समय आदि.
संयोजन परीक्षणः संक्षारण परीक्षण
संयोजन परीक्षणः छद्म संधारित्र परीक्षण
डेटा खुलाःआप सीधे नोटपैड में txt प्रारूप में डेटा फ़ाइलें खोल सकते हैं. डेटा को ओरिजिन, एक्सेल में भी खोला जा सकता है.
प्रश्न:Wदौड़ती हुई मुर्गीचक्रवर्ती वोल्टमेट्रिकएक दो कक्षीय सेल में, एक निश्चित स्तर तक पहुँचने के बाद धारा को बढ़ाया नहीं जा सकता।
एः एक दोहरी कक्ष सेल में आयन विनिमय झिल्ली है, इसलिए सेल अनुपालन वोल्टेज बढ़ेगा। इलेक्ट्रोकेमिकल वर्कस्टेशन के अनुपालन वोल्टेज पर ध्यान दें,या WE और CE के बीच की दूरी को कम करें, और इलेक्ट्रोलाइट की चालकता बढ़ाता है।
प्रश्न: ओआरआर उत्प्रेरक की स्थिरता और गतिविधि सामग्री की विशेषता कैसे की जाती है?
उत्तर:
एक Cyclic voltammetry (CV) चलाएं, उदाहरण के लिए 30000 चक्रों से पहले और बाद में CV और LSV की तुलना करें।
i-t वक्र को मापें;
स्थिरता से पहले और बाद में टीईएम छवियां लें यह देखने के लिए कि क्या उत्प्रेरक एकत्रित हो गया है।
