उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, चीन
ब्रांड नाम: Corrtest
प्रमाणन: CE, ISO9001
मॉडल संख्या: CS350M
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक बॉक्स
प्रसव के समय: 5 से 10 कार्य दिवस
भुगतान शर्तें: टी/टी, डी/पी
आपूर्ति की क्षमता: 1सेट/वर्ष
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

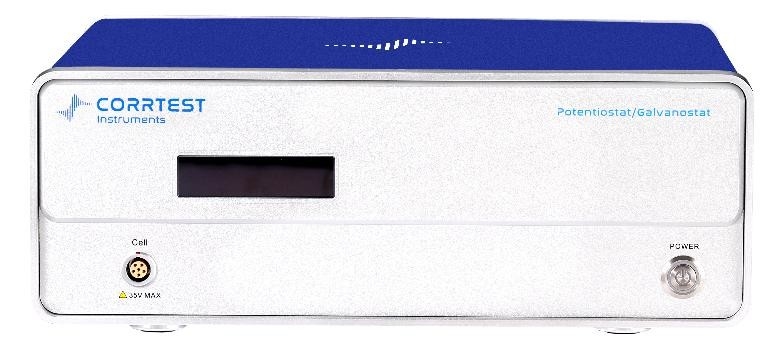

विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350Mइसमें उच्च शक्ति उच्च परिशुद्धता potentiostat/galvanostat,DDS मनमाने कार्य जनरेटर, दो-चैनल सहसंबंध विश्लेषक शामिल है,दो-चैनल उच्च गति 16 बिट/उच्च परिशुद्धता 24 बिट AD कनवर्टर और विस्तार इंटरफेस आदिअधिकतम धारा ±2A है, संभावित सीमा ±10V है। अनुपालन वोल्टेज ±21V है। इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी (ईआईएस) आवृत्ति सीमा 10uHz~1MHz है।इसका उपयोग विभिन्न इलेक्ट्रोकेमिकल क्षेत्रों जैसे जंग के लिए किया जा सकता है, ऊर्जा, सामग्री और विद्युत विश्लेषण। वर्तमान को एक वर्तमान बूस्टर CS2020B/CS2040B के साथ 20A/40A तक बढ़ाया जा सकता है। इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी EIS के लिए,हम विभिन्न आवश्यकताओं को पूरा करने के लिए 7 विभिन्न ईआईएस तकनीक प्रदान करते हैं, जैसे कि पोटेंशियोस्टैटिक ईआईएस (न्यिक्विस्ट, बोडे), गैल्वानोस्टैटिक ईआईएस, पोटेंशियोस्टैटिक ईआईएस (वैकल्पिक आवृत्ति), गैल्वानोस्टैटिक ईआईएस ((वैकल्पिक आवृत्ति), मोट-शॉटकी, पोटेंशियोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति),गैल्वानोस्टैटिक ईआईएस बनामसमय (एकल आवृत्ति) सभी Corrtest इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat सॉफ्टवेयर में एक समकक्ष सर्किट फिटिंग प्रदान करता है।
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी क्या है?
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (ईआईएस) विद्युत रासायनिक प्रणालियों के गतिज और यांत्रिक डेटा प्रदान करती है और इसका व्यापक रूप से संक्षारण अध्ययन, ऊर्जा रूपांतरण और भंडारण, सेंसर और बायोसेंसिंग में उपयोग किया जाता है,विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (ईआईएस) आमतौर पर विद्युत रासायनिक सेल पर एक एसी क्षमता लागू करके और फिर सेल के माध्यम से वर्तमान को मापकर मापा जाता है।विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी में विद्युत रासायनिक प्रणालियों के समय प्रतिक्रिया की विशेषता है जो आवृत्तियों की एक सीमा पर कम आयाम वाले वैकल्पिक धारा (एसी) वोल्टेज का उपयोग करती है. एक काम कर रहे, संदर्भ से मिलकर एक इलेक्ट्रोड सेटअप का उपयोग,और काउंटर इलेक्ट्रोड एक ज्ञात वोल्टेज काम कर रहे इलेक्ट्रोड से एक इलेक्ट्रोलाइटिक समाधान के माध्यम से और काउंटर इलेक्ट्रोड में पारित किया जाता हैईआईएस द्वारा मात्रात्मक माप किए जाते हैं और इलेक्ट्रोड इंटरफेस और इलेक्ट्रोलाइटिक समाधान के भीतर छोटे पैमाने पर इलेक्ट्रोकेमिकल तंत्रों का मूल्यांकन करने में सक्षम होते हैं।ईआईएस के साथ एकत्र किए गए डेटा को एक उपयुक्त विद्युत समकक्ष सर्किट के साथ मॉडलिंग किया जाता है, तत्वों की व्यवस्था के परिणामस्वरूप बहुत कम इलेक्ट्रोकेमिकल कोशिकाओं को एक एकल समकक्ष सर्किट तत्व का उपयोग करके मॉडलिंग किया जा सकता है।ईआईएस मॉडल में आमतौर पर एक नेटवर्क के कई तत्व होते हैं. दोनों सीरियल और समानांतर संयोजनतत्वों का होता है।
आवेदन विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350M
सीयारोशनः विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350Mइसमें संक्षारण माप के लिए सभी इलेक्ट्रोकेमिकल तकनीकें शामिल हैं जैसे कि ओसीपी, ध्रुवीकरण वक्र (संभावित गतिज), ईआईएस, चक्रीय ध्रुवीकरण सीपीपी (पासिवेशन वक्र),इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर), हाइड्रोजन फैलाव परीक्षण, ZRA, इलेक्ट्रोकेमिकल शोर, आदि इसका उपयोग धातु संक्षारण तंत्र और संक्षारण प्रतिरोध का अध्ययन करने के लिए किया जा सकता है,और कोटिंग स्थायित्व और बलिदान एनोड वर्तमान दक्षता का मूल्यांकनइसका उपयोग संक्षारण अवरोधकों, कवकनाशकों आदि की त्वरित जांच के लिए भी किया जा सकता है।
यह सहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और मजबूत विरोधी हस्तक्षेप क्षमता है।13यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है
उच्च प्रतिबाधा कोटिंग के नमक छिड़काव उम्र बढ़ने का परीक्षण
बाएंः 3% NaCl समाधान में Ti-मिश्र धातु और स्टेनलेस स्टील के ध्रुवीकरण वक्र दाएंः 0.05mol/LCl+0.1mol/LNaHCO3 में कम कार्बन स्टील के ECN
ईघबराहट
तकनीक LSV, CV, गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (GCD), गैल्वानोस्टैटिक EIS और सटीक IR मुआवजा सर्किट के साथ,विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350Mसुपरकंडेसिटर, ली-आयन बैटरी, सोडियम-आयन बैटरी, ईंधन सेल, ली-एस बैटरी, सौर सेल, ठोस-राज्य बैटरी, प्रवाह बैटरी, धातु-वायु बैटरी आदि में व्यापक रूप से उपयोग किया जाता है।यह ऊर्जा और सामग्री के क्षेत्र में शोधकर्ताओं के लिए एक उत्कृष्ट वैज्ञानिक उपकरण है।.
0.5 मोल/एल H2SO4 समाधान में PPy सुपरकंडेसिटर की CV वक्र
इलेक्ट्रो-कैटालिसिस
●विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350Mआधा तरंग को माप सकता है
उत्प्रेरक की क्षमता (ओआरआर), अतिसंभाव्यता (एचईआर, ओईआर) और पीक पावर घनत्व और ऊर्जा घनत्व की गणना का कार्य है।
● ORR, OER, HER के लिए दीर्घकालिक चक्र माप,
CO2RR चक्रगत वोल्टमेट्री जैसी तकनीकों द्वारा,
पॉटेंशियोस्टैटिक, गैल्वानोस्टैटिक। फारेडे दक्षता को एक द्वि-पोटेंशियोस्टैटिक से मापा जा सकता है।
क्षारीय घोल में उत्प्रेरक के एलएसवी वक्र
● अधिकतम धारा 20A और अनुपालन वोल्टेज 30V हो सकती है और IR मुआवजा तकनीक के साथ,
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350Mइलेक्ट्रोड की अतिसंभाव्यता को सटीक रूप से माप सकता है, जो विद्युत उत्प्रेरक क्षेत्र में एक बड़ा लाभ है।
सॉफ्टवेयर की विशेषताएं विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350M
चक्रवर्ती वोल्टमेट्रिक:सीएस स्टूडियो सॉफ्टवेयर उपयोगकर्ताओं को एक बहुमुखीकुछ भी नहींभिन्नता/एकीकरणकिट,जो सीवी वक्रों की चोटी ऊंचाई, चोटी क्षेत्र और चोटी क्षमता की गणना को पूरा कर सकता है। सीवी तकनीक में, डेटा विश्लेषण के दौरान, प्रदर्शित करने के लिए सटीक चक्रों का चयन करने का कार्य है।
ताफ़ल ग्राफ और जंग दर:सीएस स्टूडियो भी ध्रुवीकरण वक्र के बटलर-वोल्मर समीकरण पर शक्तिशाली गैर रैखिक फिटिंग प्रदान करता है। यह Tafel ढलान, संक्षारण वर्तमान घनत्व, सीमा वर्तमान,ध्रुवीकरण प्रतिरोधयह ईसीएन माप के आधार पर पावर स्पेक्ट्रम घनत्व, शोर प्रतिरोध और शोर स्पेक्ट्रम प्रतिरोध की गणना भी कर सकता है।
बैटरी परीक्षण और विश्लेषण:
चार्ज और डिस्चार्ज दक्षता, क्षमता, विशिष्ट क्षमता, चार्ज और डिस्चार्ज ऊर्जा।
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी(ईआईएस) विश्लेषण:बोडे, नाइक्विस्ट, मोट-शॉटकी प्लॉट
ईआईएस डेटा विश्लेषण के दौरान, कस्टम समकक्ष सर्किट को आकर्षित करने के लिए एक अंतर्निहित फिटिंग फ़ंक्शन है।
| विनिर्देशविद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350M | |
| समर्थन 2-, 3- या 4-इलेक्ट्रोड प्रणाली | संभावित और वर्तमान सीमाः स्वचालित |
| संभावित नियंत्रण सीमाः ±10V | वर्तमान नियंत्रण सीमाः ±2A |
| संभावित नियंत्रण सटीकताः 0.1%×पूर्ण रेंज±1mV | वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण सीमा |
| संभावित संकल्पः 10μV (>100Hz),3μV (<10Hz) | वर्तमान संवेदनशीलता:1pA |
| वृद्धि समयः <1μs (<10mA), <10μs (<2A) | संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः101220pF से अधिक |
| वर्तमान सीमाः 2nA~2A, 10 सीमाएं | अनुपालन वोल्टेजः ±21V |
| अधिकतम आउटपुट वर्तमानः 2A | सीवी और एलएसवी स्कैन दरः 0.001mV~10,000V/s |
| सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65,000s | स्कैन के दौरान वर्तमान वृद्धिः 1mA@1A/ms |
| स्कैन के दौरान संभावित वृद्धिः 0.076mV@1V/ms | SWV आवृत्तिः 0.001~100 kHz |
| डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001~1000s | एडी डेटा अधिग्रहण:16बिट@1 मेगाहर्ट्ज,20बिट@1 केएचजेड |
| डीए रिज़ॉल्यूशनः 16 बिट, सेटअप समयः 1 μs | सीवी में न्यूनतम संभावित वृद्धिः 0.075mV |
| आईएमपी आवृत्तिः 10μHz~1MHz | कम पास फिल्टरः 8 दशक तक |
| ऑपरेटिंग सिस्टम: विंडोज 10/11 | इंटरफेस: यूएसबी 2.0 |
| वजन / माप: 6.5 किलोग्राम, 36.5 x 30.5 x 16 सेमी | |
| विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (EIS) | |
| सिग्नल जनरेटर | |
| आवृत्ति सीमा:10μHz~1MHz | एसी आयाम:1mV~2500mV |
| डीसी बायस: -10~+10V | आउटपुट प्रतिबाधाः 50Ω |
| तरंगरूपः साइनस तरंग, त्रिकोणीय तरंग और वर्ग तरंग | तरंग विकृतिः < 1% |
| स्कैनिंग मोडः लॉगरिथमिक/रैखिक, वृद्धि/घटन | |
| सिग्नल विश्लेषक | |
| पूर्ण समयः न्यूनतम:10ms या चक्र का सबसे लंबा समय | अधिकतम:106चक्र या 105s |
| माप विलंबः 0~105s | |
| डीसी ऑफसेट मुआवजा | |
| संभावित स्वतः मुआवजा सीमाः -10V~+10V | वर्तमान मुआवजा सीमाः -1A~+1A |
| बैंडविड्थः 8 दशक की आवृत्ति सीमा, स्वचालित और मैनुअल सेटिंग | |
तकनीकें -विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी potentiostat CS350M
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोsप्रति (ईआईएस)
स्थिर ध्रुवीकरण
क्षणिक ध्रुवीकरण
क्रोनो पद्धति
वोल्टामेट्री
संक्षारण माप
बैटरी परीक्षण
एम्पेरोमीटर
ईxteनिशाना
# इसी तरह की स्ट्रिपिंग विधि है।
प्रश्न:Wउच्च आवृत्ति में प्रेरक प्रतिक्रिया दिखाई देती हैक्षेत्रका विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी(ईआईएस)?
उत्तर: प्रेरक प्रतिक्रियाशीलता मुख्य रूप से कॉइल के कारण होती है। प्रेरक प्रतिक्रियाशीलता कॉइल की लंबाई और आवृत्ति के साथ सकारात्मक रूप से सहसंबद्ध होती है, और कॉइल की त्रिज्या के साथ नकारात्मक रूप से सहसंबद्ध होती है।यह उच्च आवृत्ति क्षेत्र और कम प्रतिरोध प्रणाली (जैसे बैटरी) में अधिक स्पष्ट होगा. इसे कम करने के लिए, कृपया इलेक्ट्रोड केबल को छोटा करने का प्रयास करें, और उपकरण या नमूने के चारों ओर अन्य कॉइल न होने पर भी ध्यान दें।
प्रश्न:Wमापने वालीविद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी(ईआईएस), मैं करने की जरूरत हैके बाद मापने से पहले कुछ समय के लिए प्रतीक्षा करेंनिर्माण करनाइदपरीक्षणप्रणाली?
उत्तरः ईआईएस परीक्षण करते समय आपको यह सुनिश्चित करना चाहिए कि परीक्षण प्रणाली स्थिर है, और सामान्य रूप से ओसीपी अवलोकन पर्याप्त है। कुछ प्रणालियों, जैसे जिंक-वायु बैटरी, को असेंबली के बाद स्थिर होने के लिए प्रतीक्षा करने की आवश्यकता होती है।जबकि कुछ, जैसे कि इलेक्ट्रोकैटालिसिस, आमतौर पर स्थिर होने में लंबा समय नहीं लगता है। ओसीपी मूल्यांकन मानक है।
प्रश्न:कोई नहीं हैअर्धचक्रमेंमेरेविद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (ईआईएस)परीक्षणसमस्या क्या है?
उत्तरः सभी नमूनों में ईआईएस में एक छोटा अर्धवर्तुल नहीं होता है। छोटा अर्धवर्तुल उच्च आवृत्ति क्षेत्र में मौजूद है, जिसे चार्ज हस्तांतरण द्वारा नियंत्रित किया जाता है। सीधी रेखा निम्न आवृत्ति क्षेत्र में मौजूद है,जो फैलने से नियंत्रित होता हैकार्बन सामग्री के लिए, क्षमता अपेक्षाकृत बड़ी हो सकती है, जिसमें अर्धवृत्त के बजाय एक चाप दिखाई देता है।
प्रश्न: ग्राफिंग करते समय क्षैतिज और ऊर्ध्वाधर निर्देशांक एक जैसे क्यों होने चाहिए?विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी(ईआईएस)?
उत्तर: क्योंकि यह एक जटिल विमान है। यह गणितीय रूप से एक आवश्यकता है।
