उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, चीन
ब्रांड नाम: Corrtest
प्रमाणन: CE, ISO9001
मॉडल संख्या: CS350M
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक बॉक्स
प्रसव के समय: 5 से 10 कार्य दिवस
भुगतान शर्तें: टी/टी, डी/पी
आपूर्ति की क्षमता: 1000 सेट/वर्ष
संभावित नियंत्रण सीमा: |
± 10 वी |
वर्तमान नियंत्रण सीमा: |
±2ए |
संभावित नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज±1mV |
वर्तमान नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज |
संभावित समाधान: |
10μV (>100Hz),3μV (<10Hz) |
वर्तमान संवेदनशीलता: |
1Pa |
वृद्धि समय: |
1μs (<10mA), <10μs (<2A) |
संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधा: |
1012Ω||20pF |
वर्तमान सीमा: |
2nA~2A, 10 रेंज |
अनुपालन वोल्टेज: |
±21वी |
नाम: |
सही इलेक्ट्रोकेमिकल वर्कस्टेशन |
संभावित नियंत्रण सीमा: |
± 10 वी |
वर्तमान नियंत्रण सीमा: |
±2ए |
संभावित नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज±1mV |
वर्तमान नियंत्रण सटीकता: |
0.1%×पूर्ण रेंज |
संभावित समाधान: |
10μV (>100Hz),3μV (<10Hz) |
वर्तमान संवेदनशीलता: |
1Pa |
वृद्धि समय: |
1μs (<10mA), <10μs (<2A) |
संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधा: |
1012Ω||20pF |
वर्तमान सीमा: |
2nA~2A, 10 रेंज |
अनुपालन वोल्टेज: |
±21वी |
नाम: |
सही इलेक्ट्रोकेमिकल वर्कस्टेशन |

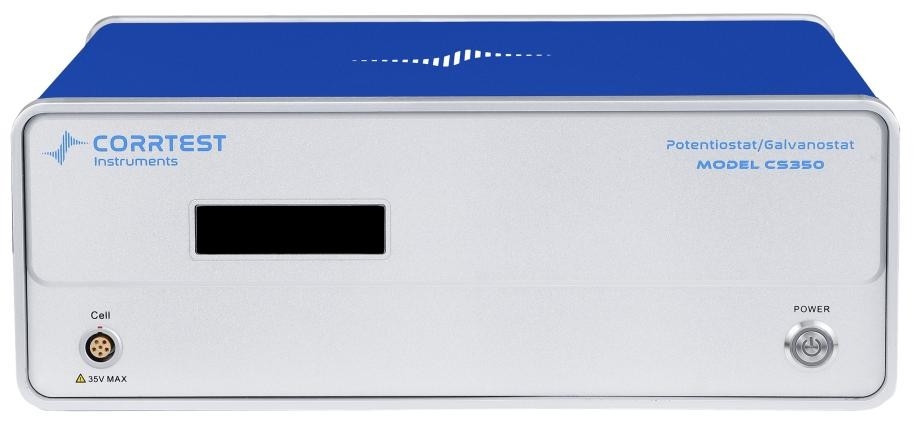

ईविद्युत रासायनिक कार्यस्थल CS350M, जिसे पॉटियोस्टैट/गल्वानोस्टैट भी कहा जाता है,इसमें डीडीएस मनमाना फ़ंक्शन जनरेटर, उच्च शक्ति पॉटेंशियोस्टेट/गल्वानोस्टेट, दो-चैनल सहसंबंध विश्लेषक शामिल है,दो-चैनल उच्च गति 16 बिट/उच्च परिशुद्धता 24 बिट एडी कनवर्टर और विस्तार इंटरफेसअधिकतम. वर्तमान ±2A है, संभावित सीमा ±10V है। अनुपालन वोल्टेज ±21V है। ईआईएस आवृत्ति सीमा 10uHz~1MHz है। वर्तमान को वर्तमान बूस्टर CS2020B/CS2040B के साथ 20A/40A तक बढ़ाया जा सकता है।इलेक्ट्रोकेमिकल वर्कस्टेशन CS350M सबसे उन्नत एकल-चैनल मॉडल है जिसमें 40+ इलेक्ट्रोकेमिकल तकनीकें हैं जैसे कि EIS, CV, LSV, OCP, Tafel, LPR, GCD, I-t, I-v आदि। इलेक्ट्रोकेमिकल वर्कस्टेशन CS350M विभिन्न क्षेत्रों जैसे जंग,बैटरी और ऊर्जा, उन्नत सामग्री, इलेक्ट्रोकैटालिसिस, सेंसर, इलेक्ट्रोडेपोजिशन आदि।
आवेदनकाविद्युत रासायनिक कार्यस्थल CS350M
● ऊर्जा सामग्री का अध्ययन (लिथियम आयन बैटरी, सौर सेल, ईंधन सेल, सुपरकंडेसिटर), उन्नत कार्यात्मक सामग्री
● इलेक्ट्रोकैटालिसिस (HER, OER, ORR, CO2RR, NRR)
● धातुओं का क्षरण अध्ययन और क्षरण प्रतिरोध का मूल्यांकन; क्षरण अवरोधकों, कोटिंग्स और कैथोडिक सुरक्षा दक्षता का त्वरित मूल्यांकन
● इलेक्ट्रोसिंथेसिस, इलेक्ट्रोप्लेटिंग/इलेक्ट्रोडेपोजिशन, एनोड ऑक्सीकरण, इलेक्ट्रोलिसिस
विद्युत रासायनिक कार्यस्थान CS350M का अनुप्रयोग
सीयारोशनः ईविद्युत रासायनिक कार्यस्थल CS350Mइसमें संक्षारण माप के लिए सभी इलेक्ट्रोकेमिकल तकनीकें शामिल हैं जैसे कि ओसीपी, ध्रुवीकरण वक्र (संभावित गतिज), ईआईएस, चक्रीय ध्रुवीकरण सीपीपी (पासिवेशन वक्र),इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर), हाइड्रोजन फैलाव परीक्षण, ZRA, इलेक्ट्रोकेमिकल शोर, आदि इसका उपयोग धातु संक्षारण तंत्र और संक्षारण प्रतिरोध का अध्ययन करने के लिए किया जा सकता है,और कोटिंग स्थायित्व और बलिदान एनोड वर्तमान दक्षता का मूल्यांकनइसका उपयोग संक्षारण अवरोधकों, कवकनाशकों आदि की त्वरित जांच के लिए भी किया जा सकता है।
बाएंः 3% NaCl समाधान में Ti-मिश्र धातु और स्टेनलेस स्टील के ध्रुवीकरण वक्र दाएंः 0.05mol/LCl+0.1mol/LNaHCO3 में कम कार्बन स्टील के EN
ईविद्युत रासायनिक कार्यस्थल CS350Mसंगतता अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और मजबूत विरोधी हस्तक्षेप क्षमता है।13यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है
उच्च प्रतिबाधा कोटिंग के नमक छिड़काव उम्र बढ़ने का परीक्षण0.5 मोल/एल H2SO4 समाधान में PPy सुपरकंडेसिटर की CV वक्र
ईघबराहट& बैटरी
तकनीक LSV, CV, गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (GCD), निरंतर क्षमता/वर्तमान EIS और सटीक IR मुआवजा सर्किट के साथ,ईविद्युत रासायनिक कार्यस्थल CS350Mइसका व्यापक रूप से सुपरकंडेसिटर, ली-आयन बैटरी, सोडियम-आयन बैटरी, ईंधन सेल, ली-एस बैटरी, सौर सेल, ठोस-राज्य बैटरी, प्रवाह बैटरी, धातु-वायु बैटरी आदि में उपयोग किया जाता है।यह ऊर्जा और सामग्री के क्षेत्र में शोधकर्ताओं के लिए एक उत्कृष्ट वैज्ञानिक उपकरण है।.
इलेक्ट्रोकैटालिसिस
●ईविद्युत रासायनिक कार्यस्थल CS350Mआधा तरंग को माप सकता है
उत्प्रेरक की क्षमता (ओआरआर), अतिसंभाव्यता (एचईआर, ओईआर) और पीक पावर घनत्व और ऊर्जा घनत्व की गणना का कार्य है।
● ORR, OER, HER के लिए दीर्घकालिक चक्र माप,
CO2RR चक्रगत वोल्टमेट्री जैसी तकनीकों द्वारा,
पॉटेंशियोस्टैटिक, गैल्वानोस्टैटिक।
एक डबल चैनल इलेक्ट्रोकेमिकल वर्कस्टेशन (बीपोटेंशियोस्टेट) के साथ मापा जाता है।
क्षारीय घोल में उत्प्रेरक के एलएसवी वक्र
● अधिकतम धारा 20A और अनुपालन वोल्टेज 30V हो सकती है और IR मुआवजा तकनीक के साथ,
ईविद्युत रासायनिक कार्यस्थल CS350Mइलेक्ट्रोड की अतिसंभाव्यता को सटीक रूप से माप सकता है, जो विद्युत उत्प्रेरक क्षेत्र में एक बड़ा लाभ है।
विद्युत विश्लेषण
ईविद्युत रासायनिक कार्यस्थल CS350Mइसमें सभी वोल्टमेट्रिक विधियां जैसे एनपीवी, डीएनपीवी, एसडब्ल्यूवी, एसीवी शामिल हैं और इसका उपयोग समाधान में ट्रेस तत्वों के त्वरित विश्लेषण के लिए किया जा सकता है।वोल्टमेट्रिक स्ट्रिपिंग विधियां स्ट्रिपिंग पीक करंट के अनुसार मात्रात्मक विश्लेषण कर सकती हैं.
लाभ
पूर्ण तैरता हुआ
ईविद्युत रासायनिक कार्यस्थल CS350Mपूरी तरह से तैरने के रूप में डिज़ाइन किया गया है, और जमीन से जुड़े काम कर रहे इलेक्ट्रोड के इलेक्ट्रोकेमिकल अध्ययन के लिए इस्तेमाल किया जा सकता है, जैसे कि ऑटोक्लेव, पुल में धातु का हिस्सा, कंक्रीट
वास्तविक समय में डेटा भंडारण
प्रयोग डेटा वास्तविक समय में संग्रहीत किया जा सकता है. यहां तक कि अगर परीक्षण बिजली की विफलता से बाधित है, डेटा स्वचालित रूप से सहेजा जाएगा. डेटा एक्सेल, मूल के साथ संगत है,और सीधे खोला जा सकता है.
ईआईएस
●ईविद्युत रासायनिक कार्यस्थल CS350Mसहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और इसमें हस्तक्षेप विरोधी क्षमता है।13यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है
● निरंतर धारा वाहक और सीसी पूर्वाग्रह प्रौद्योगिकी के साथ, विद्युत रासायनिक कार्य स्टेशन मॉडल सीएस 350 एम का उपयोग चार्ज और डिस्चार्ज स्थिति के तहत बैटरी प्रतिबाधा माप के लिए किया जा सकता है,अति-कम प्रतिरोध प्रणाली के लिए उपयुक्त (जैसे 18650 बैटरी), सॉफ्ट पैक बैटरी, बैटरी कोर...)
बहु इलेक्ट्रोड प्रणाली
● समर्थन 2-, 3-, 4-इलेक्ट्रोड प्रणाली, बैटरी आंतरिक प्रतिरोध या 4-इलेक्ट्रोड पतली फिल्म प्रतिबाधा माप परीक्षण करने के लिए इस्तेमाल किया जा सकता है
● गैल्वानिक करंट मापने के लिए शून्य प्रतिरोध एम्पमीटर के साथ
सॉफ्टवेयर विकास किट (SDK)
हम माध्यमिक विकास इंटरफेस, एपीआई सामान्य इंटरफेस और विकास उदाहरण प्रदान कर सकते हैं और लैबव्यू, सी, सी ++, सी #, वीसी और अन्य कार्यक्रमों के लिए डेटा कॉल का एहसास कर सकते हैं,जो माध्यमिक विकास और परीक्षण विधियों के अनुकूलन के लिए सुविधाजनक है.
उच्च धारा, उच्च अनुपालन विकल्प
●सीएस2020बी/सीएस2040बी बूस्टर के साथ,विद्युत रासायनिक कार्यस्थल CS350Mइसे 20A/40A तक बढ़ाया जा सकता है, जो ईंधन सेल, पावर बैटरी, इलेक्ट्रोप्लेटिंग आदि में आवश्यकता को पूरा करता है।
●इंस्ट्रूमेंट को 30V उच्च अनुपालन वोल्टेज के लिए अनुकूलित किया जा सकता है, जो कम चालकता वाले समाधानों (कार्बनिक प्रणाली, कंक्रीट प्रणाली आदि) में परीक्षण की आवश्यकता को पूरा करता है,विशेष रूप से कार्बन और नाइट्रोजन घटाने के अध्ययन के लिए उपयुक्त.
बहुमुखी डेटा विश्लेषण
CS स्टूडियो प्रयोग नियंत्रण और डेटा विश्लेषण के लिए Corrtest इलेक्ट्रोकेमिकल वर्कस्टेशन मॉडल CS350M के लिए सॉफ्टवेयर है। यह कर सकता हैः बहु-पैरामीटर Tafel वक्र फिट, व्युत्पन्न,वोल्टमेट्रिक वक्र का एकीकरण और शिखर ऊंचाई विश्लेषण, ईआईएस समकक्ष सर्किट अनुकूलन और प्रतिबाधा स्पेक्ट्रम फिटिंग, आदि।
● बहु-पैरामीटर ध्रुवीकरण वक्र
● ईआईएस की स्थापना
● विद्युत रासायनिक शोर विश्लेषण
● छद्म क्षमता गणना
● जीसीडी विशिष्ट क्षमता, दक्षता
● मोट-शॉटकी ग्राफ विश्लेषण
● सीवी विश्लेषण
संयोजन परीक्षण
सीएस स्टूडियो सॉफ्टवेयर विभिन्न प्रयोगों के लिए संयोजन परीक्षण का समर्थन करता है।
आप प्रत्येक प्रयोग के लिए पैरामीटर पहले से सेट कर सकते हैं, और प्रत्येक प्रयोग के बीच अंतराल, प्रतीक्षा समय आदि सेट कर सकते हैं।
संयोजन परीक्षणः संक्षारण परीक्षण
संयोजन परीक्षणः छद्म संधारित्र परीक्षण
|
विनिर्देशकाविद्युत रासायनिक कार्यस्थल CS350M
|
|
| समर्थन 2-, 3- या 4-इलेक्ट्रोड प्रणाली | संभावित और वर्तमान सीमाः स्वचालित |
| संभावित नियंत्रण सीमाः ±10V | वर्तमान नियंत्रण सीमाः ±2A |
| संभावित नियंत्रण सटीकताः 0.1%×पूर्ण रेंज±1mV | वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण सीमा |
| संभावित संकल्पः 10μV (>100Hz),3μV (<10Hz) | वर्तमान संवेदनशीलता:1pA |
| वृद्धि समयः <1μs (<10mA), <10μs (<2A) | संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः101220pF से अधिक |
| वर्तमान सीमाः 2nA~2A, 10 सीमाएं | अनुपालन वोल्टेजः ±21V |
| अधिकतम आउटपुट वर्तमानः 2A | सीवी और एलएसवी स्कैन दरः 0.001mV~10,000V/s |
| सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65,000s | स्कैन के दौरान वर्तमान वृद्धिः 1mA@1A/ms |
| स्कैन के दौरान संभावित वृद्धिः 0.076mV@1V/ms | SWV आवृत्तिः 0.001~100 kHz |
| डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001~1000s | एडी डेटा अधिग्रहण:16बिट@1 मेगाहर्ट्ज,20बिट@1 केएचजेड |
| डीए रिज़ॉल्यूशनः 16 बिट, सेटअप समयः 1 μs | सीवी में न्यूनतम संभावित वृद्धिः 0.075mV |
| आईएमपी आवृत्तिः 10μHz~1MHz | कम पास फिल्टरः 8 दशक तक |
| ऑपरेटिंग सिस्टम: विंडोज 10/11 | इंटरफेस: यूएसबी 2.0 |
| वजन / माप: 6.5 किलोग्राम, 36.5 x 30.5 x 16 सेमी | |
| ईआईएस (इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी) | |
| सिग्नल जनरेटर | |
| आवृत्ति सीमा:10μHz~1MHz | एसी आयाम:1mV~2500mV |
| डीसी बायस: -10~+10V | आउटपुट प्रतिबाधाः 50Ω |
| तरंगरूपः साइनस तरंग, त्रिकोणीय तरंग और वर्ग तरंग | तरंग विकृतिः < 1% |
| स्कैनिंग मोडः लॉगरिथमिक/रैखिक, वृद्धि/घटन | |
| सिग्नल विश्लेषक | |
| पूर्ण समयः न्यूनतम:10ms या चक्र का सबसे लंबा समय | अधिकतम:106चक्र या 105s |
| माप विलंबः 0~105s | |
| डीसी ऑफसेट मुआवजा | |
| संभावित स्वतः मुआवजा सीमाः -10V~+10V | वर्तमान मुआवजा सीमाः -1A~+1A |
| बैंडविड्थः 8 दशक की आवृत्ति सीमा, स्वचालित और मैनुअल सेटिंग | |
प्रविधिविद्युत रासायनिक कार्यस्थल CS350M
|
इलविद्युत रासायनिक कार्यस्थल CS350M |
|
| स्थिर ध्रुवीकरण |
खुली सर्किट क्षमता (ओसीपी) |
| पोटेंशियोस्टैटिक (i-t वक्र) | |
| गैल्वानोस्टैटिक (ई-टी वक्र) | |
| क्षमतागतिकीय (Tafel) | |
| गैल्वानोडायनामिक | |
| अस्थायी ध्रुवीकरण |
कई संभावित कदम |
| बहु-वर्तमान चरण | |
| संभावित सीढ़ी-चरण (VSTEP) | |
| गैल्वानिक सीढ़ी-चरण (ISTEP) | |
| क्रोनो पद्धति |
क्रोनोपोटेंशियोमेट्री (सीपी) |
| क्रोनोएम्पेरोमेट्री (सीए) | |
| क्रोनोकुलोमेट्री (CC) | |
| वोल्टामेट्री | चक्रवर्ती वोल्टमेट्रिक (सीवी) |
| रैखिक स्वीप वोल्टमेट्री (LSV) ((I-V वक्र) | |
| सीढ़ी वोल्टामेट्री (SCV) # | |
| वर्ग तरंग वोल्टमेट्री (SWV) # | |
| अंतर पल्स वोल्टमेट्री (DPV)# | |
| सामान्य पल्स वोल्टामेट्री (एनपीवी)# | |
| अंतर सामान्य पल्स वोल्टमेट्रिक (डीएनपीवी) # | |
| एसी वोल्टमेट्री (एसीवी) # | |
| दूसरा हार्मोनिक ए.सी. वोल्टामेट्री (SHACV) | |
| बैटरी परीक्षण | बैटरी चार्ज और डिस्चार्ज |
| गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी) | |
| पोटेंशियोस्टैटिक चार्जिंग और डिस्चार्जिंग (PCD) | |
| पोटेंशियोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (PITT) | |
| गैल्वानोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (GITT) | |
| ईआईएस प्रतिबाधा |
पोटेंशियोस्टैटिक ईआईएस (न्यूक्विस्ट, बोडे) |
| गैल्वानोस्टैटिक ईआईएस | |
| पोटेंशियोस्टैटिक ईआईएस (वैकल्पिक आवृत्ति) | |
| गैल्वानोस्टैटिक ईआईएस ((वैकल्पिक आवृत्ति) | |
| मोट-शॉटकी | |
| पोटेंशियोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति) | |
| गैल्वनोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति) | |
| क्षरण मापन |
चक्रीय ध्रुवीकरण वक्र (सीपीपी) |
| क्षमतागतिकीय (Tafel) | |
| रैखिक ध्रुवीकरण वक्र (LPR) | |
| विद्युत रासायनिक क्षमता-चिकित्सक पुनः सक्रियण | |
| विद्युत रासायनिक शोर (ECN) | |
| शून्य प्रतिरोध Ammeter (ZRA) | |
| एम्पेरोमेट्रिक | अंतर पल्स एम्पेरोमेट्रिक (डीपीए) |
| डबल डिफरेंशियल पल्स एम्पेरोमेट्रिक (डीडीपीए) | |
| ट्रिपल पल्स एम्पेरोमेट्री (टीपीए) | |
| एकीकृत पल्स एम्पेरोमेट्रिक डिटेक्शन (आईपीएडी) | |
प्रश्न:विद्युत रासायनिक कार्यस्थलों और डीसी विद्युत आपूर्ति में क्या अंतर है?
उत्तर: विद्युत रासायनिक कार्यस्थलों की नियंत्रण सटीकता एक डीसी बिजली की आपूर्ति की तुलना में अधिक है, और विद्युत रासायनिक कार्यस्थलों में कई परीक्षण विधियां/तकनीक हैं।डीसी बिजली की आपूर्ति का वोल्टेज और वर्तमान बहुत बड़ा हो सकता हैएक इलेक्ट्रोकेमिकल वर्कस्टेशन आम तौर पर 2-इलेक्ट्रोड का समर्थन करता है,3-इलेक्ट्रोड, और 4-इलेक्ट्रोड प्रणाली, जबकि एक डीसी बिजली की आपूर्ति आम तौर पर केवल 2-इलेक्ट्रोड प्रणाली का समर्थन करती है।
प्रश्न: क्या मैं डेमो मोड सॉफ़्टवेयर का उपयोग कर सकता हूँएक विद्युत रासायनिक कार्य स्टेशन?
उत्तर: हाँ. हम सॉफ्टवेयर भेज सकते हैं ताकि आप इलेक्ट्रोकेमिकल वर्कस्टेशन से कनेक्ट किए बिना डेमो मोड में काम कर सकें.
A: 3-इलेक्ट्रोड प्रणाली
विद्युत रासायनिक कार्यस्थान एक WE और एक RE के बीच वोल्टेज अंतर को मापता है और नियंत्रित करता है। WE और CE के बीच वर्तमान प्रवाह को मापा जाता है।
कार्यशील इलेक्ट्रोड (Working Electrode): परीक्षण किए जा रहे संक्षारक धातु का एक नमूना।
संदर्भ इलेक्ट्रोड (RE): एक इलेक्ट्रोड जिसमें एक स्थिर विद्युत रासायनिक क्षमता होती है।
हम और आरई माप सर्किट का गठन करते हैं। आरई पर कोई वर्तमान प्रवाह नहीं है।
काउंटर इलेक्ट्रोड (CE): एक विद्युत वाहक इलेक्ट्रोड जो सेल सर्किट को पूरा करता है।
WE और CE ध्रुवीकरण सर्किट का गठन करते हैं।
2-इलेक्ट्रोड प्रणाली
2-इलेक्ट्रोड प्रणाली में प्रयोग में कोई अलग RE शामिल नहीं है। 2-इलेक्ट्रोड प्रणाली के लिए इलेक्ट्रोकेमिकल वर्कस्टेशन का उपयोग करते समय, CE का उपयोग संदर्भ क्षमता प्रदान करने के लिए RE के रूप में किया जा सकता है।माप के दौरान, उपयोगकर्ता को केवल RE&CE क्लैंप को एक ही इलेक्ट्रोड से कनेक्ट करने की आवश्यकता है।
