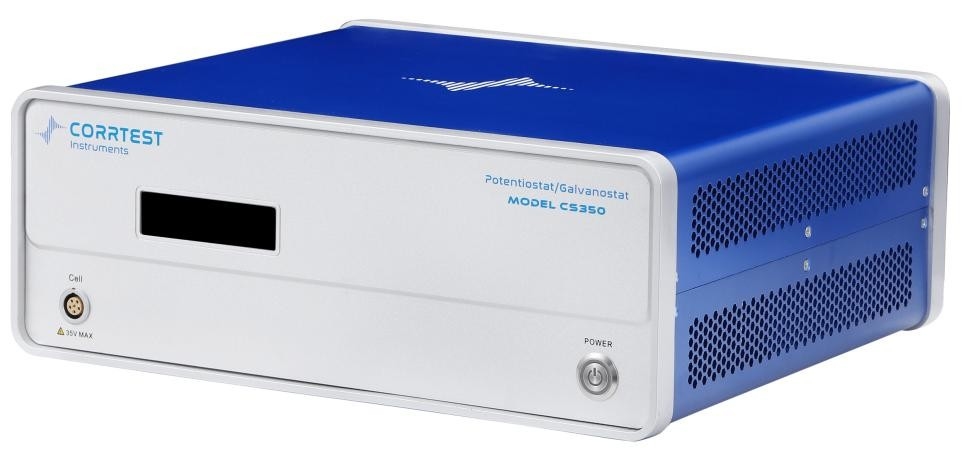

EIS के साथ Corrtest एकल चैनल पोटेंशियोस्टेट गैल्वनोस्टेट CS350M

एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mइसमें डीडीएस मनमाना फ़ंक्शन जनरेटर, उच्च शक्ति पॉटेंशियोस्टेट/गल्वानोस्टेट, दो-चैनल सहसंबंध विश्लेषक शामिल है,दो-चैनल उच्च गति 16 बिट/उच्च परिशुद्धता 24 बिट एडी कनवर्टर और विस्तार इंटरफेसइसका उपयोग विभिन्न इलेक्ट्रोकेमिकल क्षेत्रों जैसे संक्षारण, ऊर्जा, सामग्री और विद्युत विश्लेषण के लिए किया जा सकता है।वर्तमान को एक वर्तमान बूस्टर CS2020B/CS2040B/CS2100B के साथ 20A/40A/100A तक बढ़ाया जा सकता है.

जंग के मुख्य हार्डवेयर लक्षणपरीक्षण क्षमतागतिकीय क्षमतास्थानक गैल्वनोस्टैट CS350M

- अंतर्निहित ईआईएस/एफआरए, ईआईएस आवृत्ति रेंजः 10μHz~1MHz

- उच्च बैंडविड्थ और उच्च इनपुट प्रतिबाधा प्रवर्धक

- अंतर्निहित एफपीजीए डीडीएस सिग्नल सिंथेसाइज़र

- उच्च शक्ति वाले पोटेंशियोस्टैट/गल्वानोस्टैट/जेडआरए;

- वर्तमान नियंत्रण सीमाः ±2A (20A/40A/100A बूस्टर वैकल्पिक)

- संभावित नियंत्रण सीमाः ±10V;

- अनुपालन वोल्टेजः ± 21V ((± 30V वैकल्पिक)

- संभावित संकल्पः 10μV

- वर्तमान संकल्प 1pA

आवेदनकाएईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350M

● ऊर्जा सामग्री का अध्ययन (लिथियम आयन बैटरी, सौर सेल, ईंधन सेल, सुपरकंडेसिटर), उन्नत कार्यात्मक सामग्री

● इलेक्ट्रोकैटालिसिस (HER, OER, ORR, CO2RR, NRR)

● धातुओं का क्षरण अध्ययन और क्षरण प्रतिरोध का मूल्यांकन; क्षरण अवरोधकों, कोटिंग्स और कैथोडिक सुरक्षा दक्षता का त्वरित मूल्यांकन

● इलेक्ट्रोसिंथेसिस, इलेक्ट्रोप्लेटिंग/इलेक्ट्रोडेपोजिशन, एनोड ऑक्सीकरण, इलेक्ट्रोलिसिस

आवेदन

सीयारोशनः एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mइसमें संक्षारण माप के लिए सभी इलेक्ट्रोकेमिकल तकनीकें शामिल हैं जैसे कि ओसीपी, ध्रुवीकरण वक्र (संभावित गतिज), ईआईएस, चक्रीय ध्रुवीकरण सीपीपी (पासिवेशन वक्र),इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर), हाइड्रोजन फैलाव परीक्षण, ZRA, इलेक्ट्रोकेमिकल शोर, आदि इसका उपयोग धातु संक्षारण तंत्र और संक्षारण प्रतिरोध का अध्ययन करने के लिए किया जा सकता है,और कोटिंग स्थायित्व और बलिदान एनोड वर्तमान दक्षता का मूल्यांकनइसका उपयोग संक्षारण अवरोधकों, कवकनाशकों आदि की त्वरित जांच के लिए भी किया जा सकता है।

बाएंः 3% NaCl समाधान में Ti-मिश्र धातु और स्टेनलेस स्टील के ध्रुवीकरण वक्र

दाएंः 0.05mol/LCl+0.1mol/LNaHCO3 में कम कार्बन वाले स्टील का EN

ईआईएस के साथ कॉर्टेस्ट पॉटेंशिएस्ट गैल्वोस्टैट मॉडल सीएस350एम सहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और इसमें मजबूत विरोधी हस्तक्षेप क्षमता है।उपकरण का आंतरिक प्रतिरोध 10 तक है¹³यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है

उच्च प्रतिबाधा कोटिंग के नमक छिड़काव उम्र बढ़ने का परीक्षण

ईघबराहट

तकनीक LSV, CV, गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (GCD), निरंतर क्षमता/वर्तमान EIS और सटीक IR मुआवजा सर्किट के साथ,कॉर्टेस्ट पोटेंशियोस्टेट गैल्वनोस्टेट मॉडल CS350M का प्रयोग सुपरकैपेसिटर में व्यापक रूप से किया जाता है।, ली-आयन बैटरी, सोडियम-आयन बैटरी, ईंधन सेल, ली-एस बैटरी, सौर सेल, ठोस-राज्य बैटरी, प्रवाह बैटरी, धातु-वायु बैटरी आदि।यह ऊर्जा और सामग्री के क्षेत्र में शोधकर्ताओं के लिए एक उत्कृष्ट वैज्ञानिक उपकरण है।.

0.5 मोल/एल H2SO4 समाधान में PPy सुपरकंडेसिटर की CV वक्र

इलेक्ट्रो-कैटालिसिस

● ईआईएस के साथ कॉर्टेस्ट पोटेंशियोस्टेट गैल्वनोस्टेट मॉडल सीएस 350 एम उत्प्रेरक की अर्ध-तरंग क्षमता (ओआरआर), ओवरपोटेंशियल (एचईआर, ओईआर) को माप सकता है।और पीक पावर घनत्व और ऊर्जा घनत्व गणना का कार्य है.

● ORR, OER, HER के लिए दीर्घकालिक चक्र माप,

CO2RR चक्रगत वोल्टमेट्री जैसी तकनीकों द्वारा,

पॉटेंशियोस्टैटिक, गैल्वानोस्टैटिक।

एक बिपोटेंशियोस्टेट के साथ मापा जाता है।

अल्का में उत्प्रेरक के एलएसवी वक्ररेखा समाधान

● अधिकतम धारा 20A और अनुपालन वोल्टेज 30V हो सकती है और IR मुआवजा तकनीक के साथ,

एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350M सटीक माप कर सकते हैं

इलेक्ट्रोड की अतिसंभाव्यता, जो विद्युत उत्प्रेरक क्षेत्र में एक बड़ा लाभ है।

Corrtest potentiostat galvanostat मॉडल CS350M के फायदे

पूर्ण तैरता हुआ

सभी कॉर्टेस्ट पोटेंशिएस्ट / गैल्वनोस्टैट्सएईएस के साथ पॉटेंशियोस्टेट गैल्वोस्टेट मॉडल CS350Mपूरी तरह से तैरने के लिए डिज़ाइन किए गए हैं, और पृथ्वी से जुड़े कामकाजी इलेक्ट्रोड के इलेक्ट्रोकेमिकल अध्ययन के लिए उपयोग किया जा सकता है, जैसे कि ऑटोक्लेव, पुल में धातु का हिस्सा, कंक्रीट

वास्तविक समय में डेटा भंडारण

प्रयोग डेटा वास्तविक समय में संग्रहीत किया जा सकता है. यहां तक कि अगर परीक्षण बिजली की विफलता से बाधित है, डेटा स्वचालित रूप से सहेजा जाएगा. डेटा एक्सेल, मूल के साथ संगत है,और सीधे खोला जा सकता है.

विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपीईआईएस)

●एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mसहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग करता है, और इसमें हस्तक्षेप विरोधी क्षमता है।¹³यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है

● निरंतर धारा वाहक और डीसी पूर्वाग्रह प्रौद्योगिकी के साथ,एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mचार्ज और डिस्चार्ज की स्थिति में बैटरी प्रतिबाधा माप के लिए इस्तेमाल किया जा सकता है, अति कम प्रतिरोध प्रणाली के लिए उपयुक्त (जैसे 18650 बैटरी, सॉफ्ट पैक बैटरी, बैटरी कोर...)

बहु इलेक्ट्रोड प्रणाली

●एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350M2-, 3-, 4-इलेक्ट्रोड प्रणाली का समर्थन करता है, बैटरी आंतरिक प्रतिरोध या 4-इलेक्ट्रोड पतली फिल्म प्रतिबाधा माप का परीक्षण करने के लिए इस्तेमाल किया जा सकता है

● गैल्वानिक धारा के माप के लिए शून्य प्रतिरोध एम्पमीटर

सॉफ्टवेयर विकास किट (SDK)

एईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mमाध्यमिक विकास इंटरफेस, एपीआई सामान्य इंटरफेस और विकास उदाहरण प्रदान करते हैं, और लैबव्यू, सी, सी ++, सी #, वीसी और अन्य कार्यक्रमों के लिए डेटा कॉल का एहसास कर सकते हैं।

उच्च धारा, उच्च अनुपालन विकल्प

●CS2020B/CS2040B/CS2100B बूस्टर के साथ, वर्तमान को 20A/40A/100A तक बढ़ाया जा सकता है, जो ईंधन सेल, पावर बैटरी, इलेक्ट्रोप्लेटिंग आदि में आवश्यकता को पूरा करता है।

● ईआईएस के साथ कॉर्टेस्ट पोटेंशियोस्टेट गैल्वनोस्टेट मॉडल CS350M का अनुपालन वोल्टेज ± 30V तक अनुकूलित किया जा सकता है, जो कम चालकता वाले समाधानों (कार्बनिक प्रणाली,कंक्रीट प्रणाली आदि), विशेष रूप से कार्बन और नाइट्रोजन कमी के अध्ययन के लिए उपयुक्त है।

बहुमुखी डेटा विश्लेषण

सीएस स्टूडियो के लिए सॉफ्टवेयर हैएईएस के साथ Corrtest potentiostat galvanostat मॉडल CS350Mप्रयोग नियंत्रण और डेटा विश्लेषण के लिए यह कर सकता हैः बहु-पैरामीटर ताफेल वक्र फिट, व्युत्पन्न, एकीकरण और चोटी ऊंचाई विश्लेषण वोल्टमेट्रिक वक्र,ईआईएस समकक्ष सर्किट अनुकूलन और प्रतिबाधा स्पेक्ट्रम फिटिंगआदि।

● बहु-पैरामीटर ध्रुवीकरण वक्र

● ईआईएस की स्थापना

● विद्युत रासायनिक शोर विश्लेषण

● छद्म क्षमता गणना

● जीसीडी विशिष्ट क्षमता, दक्षता

● मोट-शॉटकी ग्राफ विश्लेषण

● सीवी विश्लेषण

संयोजन परीक्षण

सीएस स्टूडियो सॉफ्टवेयर विभिन्न प्रयोगों के लिए संयोजन परीक्षण का समर्थन करता है।

आप प्रत्येक प्रयोग के लिए पैरामीटर पहले से सेट कर सकते हैं, और प्रत्येक प्रयोग के बीच अंतराल, प्रतीक्षा समय आदि सेट कर सकते हैं।

संयोजन परीक्षणः संक्षारण परीक्षण संयोजन परीक्षणः छद्म संधारित्र परीक्षण

ईएसआई के साथ Corrtest potentiostat galvanostat मॉडल CS350M की सॉफ्टवेयर विशेषताएं

चक्रवर्ती वोल्टमेट्रिक:सीएस स्टूडियो सॉफ्टवेयर उपयोगकर्ताओं को एक बहुमुखी चिकनाई प्रदान करता हैभिन्नता/एकीकरणकिट, जो पीक ऊंचाई, पीक क्षेत्र और सीवी वक्रों की पीक क्षमता की गणना को पूरा कर सकता है। सीवी तकनीक में, डेटा विश्लेषण के दौरान, प्रदर्शित करने के लिए सटीक चक्रों का चयन करने का कार्य है।

ताफ़ल ग्राफ और जंग दर:सीएस स्टूडियो भी ध्रुवीकरण वक्र के बटलर-वोल्मर समीकरण पर शक्तिशाली गैर रैखिक फिटिंग प्रदान करता है। यह Tafel ढलान, संक्षारण वर्तमान घनत्व, सीमा वर्तमान,ध्रुवीकरण प्रतिरोधयह ईसीएन माप के आधार पर पावर स्पेक्ट्रम घनत्व, शोर प्रतिरोध और शोर स्पेक्ट्रम प्रतिरोध की गणना भी कर सकता है।

बैटरी परीक्षण और विश्लेषण:

चार्ज और डिस्चार्ज दक्षता, क्षमता, विशिष्ट क्षमता, चार्ज और डिस्चार्ज ऊर्जा।

ईआईएस विश्लेषण:बोडे, नाइक्विस्ट, मोट-शॉटकी प्लॉट

ईआईएस डेटा विश्लेषण के दौरान, कस्टम समकक्ष सर्किट को आकर्षित करने के लिए एक अंतर्निहित फिटिंग फ़ंक्शन है।

Corrtest potentiostat galvanostat मॉडल CS350M की तकनीक
