उत्पाद का विवरण
उत्पत्ति के प्लेस: वुहान, चीन
ब्रांड नाम: Corrtest
प्रमाणन: CE, ISO9001
मॉडल संख्या: CS350M
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक बॉक्स
प्रसव के समय: 5 से 10 कार्य दिवस
भुगतान शर्तें: टी/टी, डी/पी
आपूर्ति की क्षमता: 1000 सेट/वर्ष
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

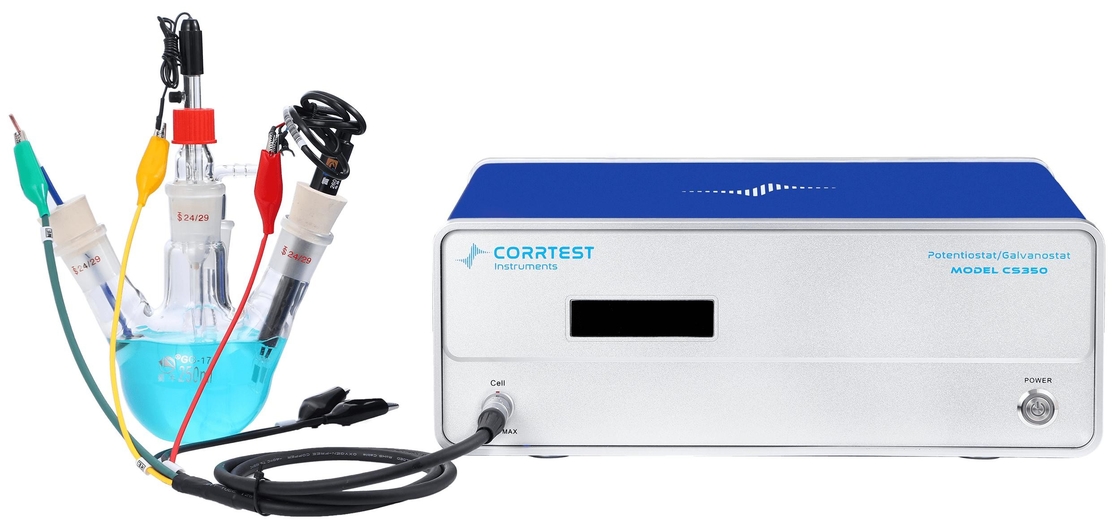

तीन इलेक्ट्रोड potentiostat CS350M में DDS मनमाना समारोह जनरेटर, उच्च शक्ति potentiostat/galvanostat, दो-चैनल सहसंबंध विश्लेषक,दो-चैनल उच्च गति 16 बिट/उच्च परिशुद्धता 24 बिट एडी कनवर्टर और विस्तार इंटरफेस. अधिकतम. वर्तमान ± 2 ए है, संभावित रेंज ± 10 वी है। ईआईएस आवृत्ति रेंज 10uHz ~ 1MHz है। इसका उपयोग विभिन्न इलेक्ट्रोकेमिकल क्षेत्रों जैसे संक्षारण, ऊर्जा, सामग्री और इलेक्ट्रोविश्लेषण के लिए किया जा सकता है।वर्तमान को एक वर्तमान बूस्टर CS2020B/CS2040B के साथ 20A/40A तक बढ़ाया जा सकता हैतीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M केवल 3-इलेक्ट्रोड प्रणाली को माप नहीं सकता है, बल्कि अन्य विन्यासों के लिए भी लागू किया जा सकता है।
तीन इलेक्ट्रोड प्रणाली क्या है?
तीन इलेक्ट्रोड प्रणाली में एक कामकाजी इलेक्ट्रोड, काउंटर इलेक्ट्रोड और संदर्भ इलेक्ट्रोड होते हैं।संदर्भ इलेक्ट्रोड की भूमिका काम कर रहे इलेक्ट्रोड क्षमता को मापने और नियंत्रित करने में एक संदर्भ के रूप में कार्य करना हैअधिकांश विद्युत रासायनिक परीक्षण 3-इलेक्ट्रोड प्रणाली हैं।
तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M के फायदे
बहु इलेक्ट्रोड प्रणाली
● तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M 2-इलेक्ट्रोड, 3-इलेक्ट्रोड प्रणाली, और 4-इलेक्ट्रोड प्रणाली का समर्थन करता है, बैटरी आंतरिक प्रतिरोध या 4-इलेक्ट्रोड पतली फिल्म प्रतिबाधा माप का परीक्षण करने के लिए इस्तेमाल किया जा सकता है
● गैल्वानिक करंट मापने के लिए शून्य प्रतिरोध एम्पमीटर के साथ
पूर्ण तैरता हुआ
सभी Corrtest potentiostats / तीन इलेक्ट्रोड potentiostats CS350M सहित galvanostats पूरी तरह से तैरने के लिए डिजाइन कर रहे हैं,और पृथ्वी से जुड़ने वाले कार्यशील इलेक्ट्रोड के विद्युत रासायनिक अध्ययन के लिए इस्तेमाल किया जा सकता है, जैसे ऑटोक्लेव, पुल में धातु का हिस्सा, कंक्रीट
वास्तविक समय में डेटा भंडारण
प्रयोग के डेटा को वास्तविक समय में संग्रहीत किया जा सकता है। यदि परीक्षण बिजली की विफलता के कारण बाधित हो जाता है, तो डेटा स्वचालित रूप से सहेजा जाएगा।
विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी (EIS)
● तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M में सहसंबंध अभिन्न एल्गोरिथ्म और दो-चैनल ओवर-सैंपलिंग तकनीक का उपयोग किया जाता है, और इसमें हस्तक्षेप विरोधी क्षमता होती है।उपकरण का आंतरिक प्रतिरोध 10 तक है13यह उच्च प्रतिबाधा प्रणाली (जैसे कोटिंग, कंक्रीट आदि) के ईआईएस माप के लिए उपयुक्त है
● निरंतर धारा वाहक और डीसी पूर्वाग्रह प्रौद्योगिकी के साथ,तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M का उपयोग चार्ज और डिस्चार्ज स्थिति के तहत बैटरी प्रतिबाधा माप के लिए किया जा सकता है,अति-कम प्रतिरोध प्रणाली के लिए उपयुक्त (जैसे 18650 बैटरी), सॉफ्ट पैक बैटरी, बैटरी कोर...)
सॉफ्टवेयर विकास किट (SDK)
हम माध्यमिक विकास इंटरफेस, एपीआई सामान्य इंटरफेस और विकास उदाहरण प्रदान कर सकते हैं और लैबव्यू, सी, सी ++, सी #, वीसी और अन्य कार्यक्रमों के लिए डेटा कॉल का एहसास कर सकते हैं,जो माध्यमिक विकास और परीक्षण विधियों के अनुकूलन के लिए सुविधाजनक है.
उच्च धारा, उच्च अनुपालन विकल्प
●सीएस2020बी/सीएस2040बी बूस्टर के साथ, तीन इलेक्ट्रोड पोटेंशियोस्टेट सीएस350एम के करंट को 20 ए/40 ए तक बढ़ाया जा सकता है, जो ईंधन सेल, पावर बैटरी, इलेक्ट्रोप्लेटिंग आदि में आवश्यकता को पूरा करता है।
●इंस्ट्रूमेंट को 30V उच्च अनुपालन वोल्टेज के लिए अनुकूलित किया जा सकता है, जो कम चालकता वाले समाधानों (कार्बनिक प्रणाली, कंक्रीट प्रणाली आदि) में परीक्षण की आवश्यकता को पूरा करता है,विशेष रूप से कार्बन और नाइट्रोजन घटाने के अध्ययन के लिए उपयुक्त.
बहुमुखी डेटा विश्लेषण
सीएस स्टूडियो प्रयोग नियंत्रण और डेटा विश्लेषण के लिए Corrtest potentiostat के लिए सॉफ्टवेयर है। यह कर सकते हैंः बहु-पैरामीटर Tafel वक्र फिट, व्युत्पन्न,वोल्टमेट्रिक वक्र का एकीकरण और शिखर ऊंचाई विश्लेषण, ईआईएस समकक्ष सर्किट अनुकूलन और प्रतिबाधा स्पेक्ट्रम फिटिंग, आदि।
● बहु-पैरामीटर ध्रुवीकरण वक्र
● ईआईएस की स्थापना
● विद्युत रासायनिक शोर विश्लेषण
● छद्म क्षमता गणना
● जीसीडी विशिष्ट क्षमता, दक्षता
● मोट-शॉटकी ग्राफ विश्लेषण
● सीवी विश्लेषण
संयोजन परीक्षण
सीएस स्टूडियो सॉफ्टवेयर विभिन्न प्रयोगों के लिए संयोजन परीक्षण का समर्थन करता है।
आप प्रत्येक प्रयोग के लिए पैरामीटर पहले से सेट कर सकते हैं, और प्रत्येक प्रयोग के बीच अंतराल, प्रतीक्षा समय आदि सेट कर सकते हैं।विभिन्न प्रयोगों स्वचालित रूप से सेटिंग के रूप में एक के बाद एक चला जाएगा.
संयोजन परीक्षणः संक्षारण परीक्षण
संयोजन परीक्षणः छद्म संधारित्र परीक्षण
| विनिर्देशतीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M | |
| समर्थन 2-, 3-इलेक्ट्रोड या 4-इलेक्ट्रोड प्रणाली | संभावित और वर्तमान सीमाः स्वचालित |
| संभावित नियंत्रण सीमाः ±10V | वर्तमान नियंत्रण सीमाः ±2A |
| संभावित नियंत्रण सटीकताः 0.1%×पूर्ण रेंज±1mV | वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण सीमा |
| संभावित संकल्पः 10μV (>100Hz),3μV (<10Hz) | वर्तमान संवेदनशीलता:1pA |
| वृद्धि समयः <1μs (<10mA), <10μs (<2A) | संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः101220pF से अधिक |
| वर्तमान सीमाः 2nA~2A, 10 सीमाएं | अनुपालन वोल्टेजः ±21V |
| अधिकतम आउटपुट वर्तमानः 2A | सीवी और एलएसवी स्कैन दरः 0.001mV~10,000V/s |
| सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65,000s | स्कैन के दौरान वर्तमान वृद्धिः 1mA@1A/ms |
| स्कैन के दौरान संभावित वृद्धिः 0.076mV@1V/ms | SWV आवृत्तिः 0.001~100 kHz |
| डीपीवी और एनपीवी पल्स चौड़ाईः 0.0001~1000s | एडी डेटा अधिग्रहण:16बिट@1 मेगाहर्ट्ज,20बिट@1 केएचजेड |
| डीए रिज़ॉल्यूशनः 16 बिट, सेटअप समयः 1 μs | सीवी में न्यूनतम संभावित वृद्धिः 0.075mV |
| आईएमपी आवृत्तिः 10μHz~1MHz | कम पास फिल्टरः 8 दशक तक |
| ऑपरेटिंग सिस्टम: विंडोज 10/11 | इंटरफेस: यूएसबी 2.0 |
| वजन / माप: 6.5 किलोग्राम, 36.5 x 30.5 x 16 सेमी | |
| ईआईएस (इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी) | |
| सिग्नल जनरेटर | |
| आवृत्ति सीमा:10μHz~1MHz | एसी आयाम:1mV~2500mV |
| डीसी बायस: -10~+10V | आउटपुट प्रतिबाधाः 50Ω |
| तरंगरूपः साइनस तरंग, त्रिकोणीय तरंग और वर्ग तरंग | तरंग विकृतिः < 1% |
| स्कैनिंग मोडः लॉगरिथमिक/रैखिक, वृद्धि/घटन | |
| सिग्नल विश्लेषक | |
| पूर्ण समयः न्यूनतम:10ms या चक्र का सबसे लंबा समय | अधिकतम:106चक्र या 105s |
| माप विलंबः 0~105s | |
| डीसी ऑफसेट मुआवजा | |
| संभावित स्वतः मुआवजा सीमाः -10V~+10V | वर्तमान मुआवजा सीमाः -1A~+1A |
| बैंडविड्थः 8 दशक की आवृत्ति सीमा, स्वचालित और मैनुअल सेटिंग | |
तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M की तकनीकें
| तकनीकें |
सीS350M Wआईटीएच ईआईएस |
|
| स्थिर ध्रुवीकरण |
खुली सर्किट क्षमता (ओसीपी) | √ |
| पोटेंशियोस्टैटिक (i-t वक्र) | √ | |
| गैल्वानोस्टैटिक | √ | |
| क्षमतागतिकीय (टेबल ग्राफ) | √ | |
| गैल्वानोडायनामिक | √ | |
| क्षणिक ध्रुवीकरण | कई संभावित कदम | √ |
| बहु-वर्तमान चरण | √ | |
| संभावित सीढ़ी-चरण (VSTEP) | √ | |
| गैल्वानिक सीढ़ी-चरण (ISTEP) | √ | |
| क्रोनो पद्धति |
क्रोनोपोटेंशियोमेट्री (सीपी) | √ |
| क्रोनोएम्पेरोमेट्री (सीए) | √ | |
| क्रोनोकुलोमेट्री (CC) | √ | |
| वोल्टामेट्री | चक्रवर्ती वोल्टमेट्रिक (सीवी) | √ |
| रैखिक स्वीप वोल्टामेट्री (LSV) | √ | |
| सीढ़ी वोल्टामेट्री (SCV) # | √ | |
| वर्ग तरंग वोल्टमेट्री (SWV) # | √ | |
| अंतर पल्स वोल्टमेट्री (DPV)# | √ | |
| सामान्य पल्स वोल्टामेट्री (एनपीवी)# | √ | |
| अंतर सामान्य पल्स वोल्टमेट्रिक (डीएनपीवी) # | √ | |
| एसी वोल्टमेट्री (एसीवी) # | √ | |
| ईआईएस | पोटेंशियोस्टैटिक ईआईएस (न्यूक्विस्ट, बोडे) | √ |
| गैल्वानोस्टैटिक ईआईएस | √ | |
| पोटेंशियोस्टैटिक ईआईएस (वैकल्पिक आवृत्ति) | √ | |
| गैल्वानोस्टैटिक ईआईएस ((वैकल्पिक आवृत्ति) | √ | |
| मोट-शॉटकी | √ | |
| पोटेंशियोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति) | √ | |
| गैल्वनोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति) | √ | |
| क्षरण मापन |
चक्रीय ध्रुवीकरण वक्र (सीपीपी) | √ |
| रैखिक ध्रुवीकरण वक्र (LPR) | √ | |
| इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर) | √ | |
| विद्युत रासायनिक शोर (EN) | √ | |
| शून्य प्रतिरोध Ammeter (ZRA) | √ | |
| बैटरी परीक्षण | बैटरी चार्ज और डिस्चार्ज | √ |
| गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी) | √ | |
| पोटेंशियोस्टैटिक चार्जिंग और डिस्चार्जिंग (PCD) | √ | |
| पोटेंशियोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (PITT) | √ | |
| गैल्वानोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (GITT) | √ | |
| एम्पेरोमेट्रिक | अंतर पल्स एम्पेरोमेट्रिक (डीपीए) | √ |
| डबल डिफरेंशियल पल्स एम्पेरोमेट्रिक (डीडीपीए) | √ | |
| ट्रिपल पल्स एम्पेरोमेट्री (टीपीए) | √ | |
| एकीकृत पल्स एम्पेरोमेट्रिक डिटेक्शन (आईपीएडी) | √ | |
प्रश्न: 3-इलेक्ट्रोड प्रणाली के अलावा, क्यातीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M
यह भी अन्य विन्यास जैसे 2-इलेक्ट्रोड, और 4-इलेक्ट्रोड प्रणाली का समर्थन करता है?
A:हाँ. तीन इलेक्ट्रोड पोटेंशियोस्टेट CS350M सभी विद्युत रासायनिक माप के लिए एक बहुमुखी और समझदार उपकरण है।
प्रश्न:2-इलेक्ट्रोड और 3-इलेक्ट्रोड प्रणाली में क्या अंतर है?
A:दो इलेक्ट्रोड प्रणाली में, CE और RE एक इलेक्ट्रोड से संयुक्त रूप से जुड़े हुए हैं, जबकि WE और SENSE विपरीत इलेक्ट्रोड से संयुक्त रूप से जुड़े हुए हैं, और फिर पूरी क्षमता को मापा जाता है,सीई और इलेक्ट्रोलाइट के बीच के इंटरफेस पर क्षमता सहितइसलिए, यदि इंटरफेस क्षमता का पूरे अध्ययन पर महत्वपूर्ण प्रभाव नहीं पड़ता है, तो दो-इलेक्ट्रोड प्रणाली का उपयोग किया जा सकता है।2-इलेक्ट्रोड प्रणाली आमतौर पर ऊर्जा भंडारण या रूपांतरण में लागू होता हैइसका उपयोग इलेक्ट्रोड प्रक्रियाओं के अति तेज गतिज को मापने या उच्च आवृत्तियों पर विद्युत रासायनिक प्रतिबाधा को मापने के लिए भी किया जाता है।
तीन इलेक्ट्रोड प्रणाली इलेक्ट्रोकेमिस्ट्री में सबसे अधिक इस्तेमाल किया सेटअप है, जिसमें सीई और WE के बीच वर्तमान प्रवाह, WE और CE के बीच क्षमता नियंत्रित है,और क्षमता RE और Sense के बीच मापा जाता है.
प्रश्न: हम विश्लेषणात्मक विद्युत रसायन विज्ञान के लिए तीन इलेक्ट्रोड प्रणाली का उपयोग क्यों करते हैं?
A:विद्युत रासायनिक प्रयोग एक विद्युत रासायनिक सेल में किए जाते हैं। विद्युत रासायनिक सेल आमतौर पर एक तीन इलेक्ट्रोड प्रणाली के साथ काम करती है, जिसमें कार्यशील इलेक्ट्रोड ((WE) होता है,संदर्भ इलेक्ट्रोड ((RE) और काउंटर इलेक्ट्रोड ((CE)आरई का प्रयोग कार्यरत इलेक्ट्रोड की क्षमता की निगरानी के लिए किया जाता है। सबसे अधिक उपयोग किए जाने वाले आरई संतृप्त कैलोमेल इलेक्ट्रोड और चांदी/चांदी क्लोराइड इलेक्ट्रोड (एजी/एजीसीएल) हैं।एक अच्छे RE में समय और तापमान के संबंध में एक स्थिर क्षमता होनी चाहिए जिसे एक छोटी धारा को भी पारित करके नहीं बदला जाना चाहिए।इस पद्धति में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड प्रणाली में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोड में, तीन इलेक्ट्रोसंदर्भ इलेक्ट्रोड बहुत उच्च प्रतिरोध प्रदान करता हैइस कारण से, वर्तमान माप के लिए, एक और इलेक्ट्रोड, जिसे सहायक इलेक्ट्रोड या काउंटर इलेक्ट्रोड कहा जाता है, शामिल है। यह सेल सर्किट को पूरा करता है।मुख्यतः सीई एक निष्क्रिय धातु है जैसे प्लैटिनम आदि.
विद्युत रासायनिक प्रयोगों में, विद्युत रासायनिक प्रयोगों में, विद्युत रासायनिक प्रयोगों में, विद्युत रासायनिक प्रयोगों में, विद्युत रासायनिक प्रयोगों में, विद्युत रासायनिक प्रयोगों में।काम कर रहे इलेक्ट्रोड की सतह पर ब्याज की प्रतिक्रिया होती हैवीई मुख्य इलेक्ट्रोड है जहां क्षमता को नियंत्रित किया जाता है और धारा को मापा जाता है। The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
