CST520 बहु इलेक्ट्रोड सरणी विद्युत रासायनिक मैपर जंग अनुप्रयोग के लिए

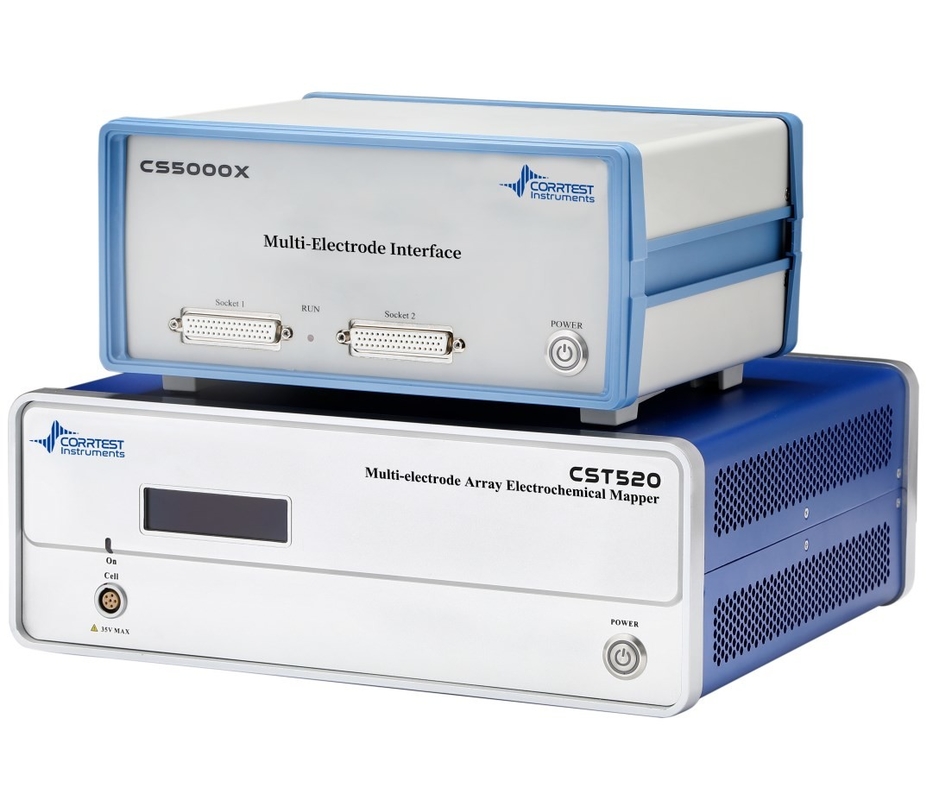

CST520 बहु-इलेक्ट्रोड सरणी इलेक्ट्रोकेमिकल मैपर

उच्च-रिज़ॉल्यूशन एडी कन्वर्टर्स और शून्य प्रतिरोध एम्पमीटर तकनीकों के आधार पर, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsइसके अलावा, यह एक बहु-इलेक्ट्रोड सेंसर पर प्रतिबाधा वितरण को मैप करने के लिए सीएस पोटेंशियोस्टेट के साथ काम कर सकता है।

एरे इलेक्ट्रोड की सतह पर संभावित और वर्तमान वितरण के चक्र स्कैनिंग द्वारा,CST520 बहु-इलेक्ट्रोड सरणी इलेक्ट्रोकेमिकल मैपर स्थानीय संक्षारण वितरण या कोटिंग के तहत नंगे धातु या धातु की असमान इलेक्ट्रोकेमिकल विघटन प्रक्रिया की विशेषता कर सकता है.

CST520 मल्टी-इलेक्ट्रोड एरे इलेक्ट्रोकेमिकल मैपर किसी भी एकल इलेक्ट्रोड की इलेक्ट्रोड क्षमता और शॉर्ट-सर्किट धारा को सटीक रूप से माप सकता है।यह विशेष रूप से असंतुलित अवस्था में धातुओं के सहज क्षरण का अध्ययन करने के लिए उपयुक्त है।.

आवेदन

यह उपकरण प्रयोगशाला में धातु की सतहों के स्थानीय संक्षारण वितरण विशेषताओं का अध्ययन करने के लिए उपयुक्त है।साथ ही स्थानीय क्षरण की घटना और विकास के तंत्र का अध्ययनइसका उपयोग धातु के असमान संक्षारण व्यवहार का अध्ययन करने के लिए किया जा सकता है।

कार्य सिद्धांत

CST520 मल्टी-इलेक्ट्रोड एरे इलेक्ट्रोकेमिकल सिस्टम में दो भाग होते हैंः एक मल्टी-इलेक्ट्रोड इंटरफेस और एक इलेक्ट्रोकेमिकल परीक्षण प्रणाली।यह न केवल किसी भी एकल इलेक्ट्रोड के इलेक्ट्रोड क्षमता और शॉर्ट सर्किट वर्तमान का परीक्षण कर सकते हैं, लेकिन ईआईएस और ध्रुवीकरण वक्र को भी मापते हैं, जिससे सामग्री के संक्षारण प्रतिरोध के मूल्यांकन के तरीकों को काफी समृद्ध किया जाता है।

बहु-इलेक्ट्रोड inteरफ़ासमुख्य रूप से RS485 संचार सर्किट, IO विस्तार सर्किट, 10x10 रिले मैट्रिक्स सर्किट, MCU सर्किट, आदि से बना है। यह 100-चैनल एरे इलेक्ट्रोड स्विचिंग का समर्थन करता है,100 हर्ट्ज तक स्विच दर के साथ.

इलेक्ट्रोकेमिकल मैपरन केवल एरे इलेक्ट्रोड परीक्षण कर सकते हैं, बल्कि संक्षारण माप के लिए सभी तकनीकों के साथ एक स्वतंत्र पोटेंशियोस्टेट/इलेक्ट्रोकेमिकल वर्कस्टेशन के रूप में भी काम कर सकते हैं,जैसे कि ओपन सर्किट पोटेंशियल (ओसीपी), ध्रुवीकरण वक्र (Tafel), रैखिक ध्रुवीकरण (LPR), EIS, M-S वक्र, और विद्युत रासायनिक शोर (ECN) आदि।

संभावित और वर्तमान स्कैनिंग

CST520 वास्तविक समय में संभावित/वर्तमान वितरण डिस्प्ले के साथ सतह की चक्रीय संभावित/वर्तमान स्कैन, या किसी भी एकल इलेक्ट्रोड की संभावित/वर्तमान बनाम समय स्कैन प्राप्त कर सकता है।डेटा को मूल में आयात किया जा सकता है 3 डी ग्राफ प्रदर्शित करने के लिए.

जैसा कि ऊपर चित्र में दिखाया गया है, यह संभावित/वर्तमान वितरण दिखाता है। यह देखा जा सकता है कि अधिक नकारात्मक क्षमताओं वाले तीन क्षेत्र हैं।नकारात्मक धारा भी वर्तमान वितरण आरेख में एक ही क्षेत्रों में प्रकट होता हैनकारात्मक धारा का अर्थ है एनोड धारा, जो इंगित करती है कि इलेक्ट्रोड सतह पर इन तीन क्षेत्रों में अधिक गंभीर जंग होती है।

10′10 तार बीम इलेक्ट्रोड पर प्रतिबाधा मॉड्यूल वितरण

विनिर्देशCST520 बहु-इलेक्ट्रोड सरणी इलेक्ट्रोकेमिकल मैपर

संभावित सीमाः ±10V, ±5V, ±2.5V

संभावित नियंत्रण सटीकताः 0.1% पूर्ण पैमाने±1mV

वर्तमान सीमा:2nA~2 A,10 सीमाएं

अधिकतम आउटपुट करंटः ±2A

वर्तमान नियंत्रण सटीकताः पूर्ण पैमाने का 0.1%

चैनल स्विचिंग दरः 100 हर्ट्ज

विस्तार इंटरफ़ेसः RS485 115200bps

विद्युत आपूर्तिः AC 220V

मानक आपूर्तिः

CST520 बहु-इलेक्ट्रोड सरणी इलेक्ट्रोकेमिकल मैपर उपकरण * 1 सेट

CS5000X बहु-इलेक्ट्रोड इंटरफ़ेस*1 सेट

सॉफ्टवेयर किट*1

विस्तार इलेक्ट्रोड केबल* 3 ((WE/SE/AGND ((WE99))

संदर्भ इलेक्ट्रोड इनपुट केबल*1

काउंटर इलेक्ट्रोड इनपुट केबल *1

DB9 संचार केबल *1

Q235 कार्बन स्टील 10*10 एरे इलेक्ट्रोड *1

इलेक्ट्रोड केबल *2

पावर केबल *2

यूएसबी केबल*1

नकली सेल *1

बिक्री के बाद सेवा

वारंटीः 3 वर्ष

मुफ्त सॉफ्टवेयर उन्नयन सेवा

वारंटी के भीतर निःशुल्क आपूर्ति मरम्मत सेवा
