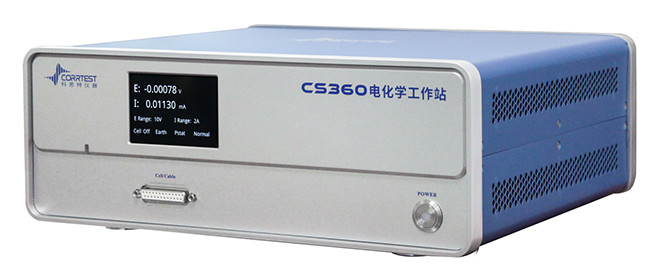

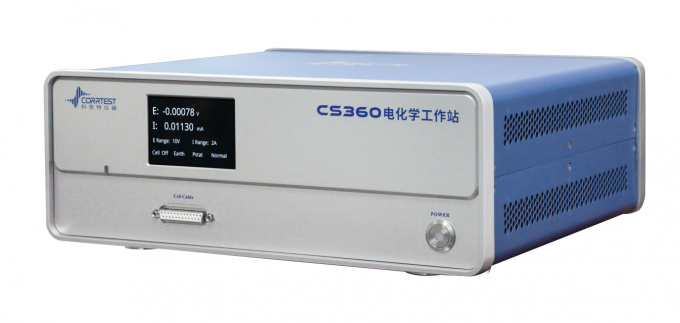

उच्च आवृत्ति 8MHz ईआईएस पोटेंशियोस्टेट गैल्वानोसैट मॉडल CS360

एसइंग्ले-चैनल पोटेंशियोस्टैट/गल्वनोस्टैटईआईएस के साथमॉडलसीएस360 एक डीडीएस मनमाने ढंग से कार्य जनरेटर, एक potentiostat / galvanostat और एक FRA से बना है। अंतर्निहित दोहरे 24-बिट डेल्टा-सिग्मा एडी कन्वर्टर्स की मदद से,यह उत्कृष्ट स्थिरता और उच्च क्षमता (1mV) और वर्तमान ((1pA) संकल्प प्राप्त करता है8 मेगाहर्ट्ज तक की ईआईएस आवृत्ति के साथ, सीएस360 ठोस-राज्य इलेक्ट्रोलाइट के अध्ययन के लिए एक आदर्श उपकरण रहा है।

CS360 पॉटेंशियोस्टेट के अनुप्रयोग

- ऊर्जा सामग्री (ठोस अवस्था की बैटरी, लिथियम आयन बैटरी, सौर सेल, ईंधन सेल, सुपरकंडेसिटर आदि)

- इलेक्ट्रोकैटालिसिस (एचईआर, ओईआर, ओआरआर, सीओ2आरआर, एनआरआर, जल विभाजन)

- इलेक्ट्रोसिंथेसिस, इलेक्ट्रोडेपोजिशन (इलेक्ट्रोप्लेटिंग), एनोडिक ऑक्सीकरण, इलेक्ट्रोलिसिस के प्रतिक्रियाशील तंत्र

- धातु क्षरण; क्षरण अवरोधक, कोटिंग और कैथोडिक सुरक्षा दक्षता

उच्च ऊर्जा घनत्व, तेजी से चार्ज और डिस्चार्ज और लंबे जीवनकाल के गुणों के साथ, ठोस-राज्य बैटरी का व्यापक रूप से इलेक्ट्रिक वाहनों, पहनने योग्य उपकरणों आदि में उपयोग किया जाता है।लौ retardance और dendrite के विकास की रोकथाम, ठोस-राज्य इलेक्ट्रोलाइट्स बैटरी की सुरक्षा को बढ़ाते हैं। ElS ठोस-राज्य बैटरी के प्रदर्शन का अध्ययन करने के लिए एक महत्वपूर्ण तकनीक है। यह चार्ज हस्तांतरण के बारे में जानकारी प्रदान कर सकती है,विद्युत रासायनिक प्रतिक्रियाएं, आदि विभिन्न आवृत्ति क्षेत्रों में ईआईएस को मापकर, उच्च-प्रदर्शन पूर्ण ठोस-राज्य बैटरी के विकास के लिए महत्वपूर्ण सैद्धांतिक आधार और तकनीकी सहायता प्रदान करते हैं।

ईआईएस आवृत्ति सीएस360 पॉटेंशियोस्टेट/गल्वानोस्टेट/इलेक्ट्रोकेमिकल वर्कस्टेशन के लिए 8 मेगाहर्ट्ज तक हो सकती है, जो ठोस इलेक्ट्रोलाइट्स पर उच्च आवृत्ति ईआईएस परीक्षण की आवश्यकता को पूरा कर सकती है।ठोस इलेक्ट्रोलाइट का अध्ययन विशेष रूप से उच्च आवृत्ति क्षेत्र में प्रतिबाधा व्यवहार पर ध्यान केंद्रित करेंयह हमें इलेक्ट्रॉनिक और आयनिक चालकता को मात्रात्मक रूप से मापने, सामग्री की सूक्ष्म संरचनात्मक समस्याओं (जैसे अनाज सीमा प्रभाव) को खोजने में मदद करता है, और इस प्रकार सामग्री अनुकूलन पर मार्गदर्शन प्रदान करता है,और बैटरी के प्रदर्शन में सुधार.

ठोस-राज्य बैटरी धारक

ईआईएस परीक्षण का तरंगरूप

विनिर्देश - सीएस360 पॉटेंशियलिस्ट

समर्थन 2-, 3- या 4-इलेक्ट्रोड विन्यास

अधिकतम लागू क्षमताः ±10V

अधिकतम आउटपुट करंटः ±2A

संभावित नियंत्रण सटीकताः 0.1%×पूर्ण रेंज±1mV

वर्तमान नियंत्रण सटीकताः 0.1% × पूर्ण सीमा

संभावित संकल्पः 1μV

वर्तमान संवेदनशीलता:1pA

संभावित वृद्धि समयः ≤1μs

संदर्भ इलेक्ट्रोड इनपुट प्रतिबाधाः10¹³5pF

इनपुट आधार धाराः ≤10pA

संभावित सीमाः ±200mV, ±2.5V, ±5V, ±10V, 4 सीमाएं

वर्तमान रेंजः ±200pA ~ ±2 A, 11 रेंज

अनुपालन वोल्टेजः ±30V

सीवी और एलएसवी स्कैन दरः 0.001mV/s~10kV/s

सीए और सीसी पल्स चौड़ाईः 0.0001 ~ 65,000s

स्कैन के दौरान वर्तमान वृद्धिः 1mA@1A/ms

स्कैन के दौरान संभावित वृद्धिः 0.02mV @ 1V/ms

SWV आवृत्तिः 0.001~100kHz

डीपीवी और एनपीवी पल्स चौड़ाईः 0.001~100s

AD डेटा अधिग्रहणः 16bit@1MHz, 20bit@1kHz

डीए रिज़ॉल्यूशनः 20 बिट

सीवी में न्यूनतम क्षमता वृद्धिः 0.02mV

कम पास फिल्टरः 7 दशक तक

संभावित और वर्तमान सीमाः मैनुअल/ऑटो स्विच

ग्राउंड मोडः फ्लोटिंग, ग्राउंडिंग, ZRA का समर्थन करता है

संचारः यूएसबी20आरजे45 ईथरनेट

ऑपरेटिंग सिस्टम: विंडोज 10/11

बिजली की आपूर्तिः 90~240V AC 50/60Hz

वजन / आयामः 6.5kg, 36 x 30 x 16 सेमी

ईआईएस (इलेक्ट्रोकेमिकल प्रतिबाधा स्पेक्ट्रोस्कोपी)

सिग्नल जनरेटर

आवृत्ति सीमा:10μHz~8 MHz

एसी आयामः 1mV~2500mV

डीसी बायस: -10~+10V

डीडीएस आउटपुट प्रतिबाधाः 50Ω

आवृत्ति सटीकताः 0.1%

सिग्नल संकल्पः 0.1mV आरएमएस

तरंगरूपः साइनस तरंग, त्रिकोणीय तरंग और वर्ग तरंग

तरंग विकृतिः < 1%

स्कैनिंग मोडः लॉगरिथमिक/रैखिक, वृद्धि/घटन

सिग्नल विश्लेषक

पूर्ण समयः न्यूनतम:10ms या चक्र का सबसे लंबा समय

अधिकतमः10⁶चक्र या 10⁵s

माप विलंबः 0 ~ 10⁵s

डीसी ऑफसेट मुआवजा

संभावित स्वतः मुआवजा सीमाः -10V~+10V

वर्तमान मुआवजा सीमाः -2A~+2A

बैंडविड्थः 8 दशक की आवृत्ति सीमा, स्वचालित और मैनुअल सेटिंग

तकनीकें

स्थिर ध्रुवीकरण:

खुली सर्किट क्षमता (ओसीपी)

पोटेंशियोस्टैटिक (आई-टी वक्र)

गैल्वानोस्टैटिक

पोटेंशियल डायनामिक (टेबल ग्राफ)

गैल्वोडाइनामिक (डीजीपी)

क्षणिक ध्रुवीकरण:

कई संभावित कदम

बहु धारा चरण

संभावित सीढ़ी-चरण (VSTEP)

गैल्वानिक सीढ़ी-चरण (ISTEP)

क्रोनो पद्धति:

क्रोनोपोटेंशियोमेट्री (सीपी)

क्रोनोएम्परमीटर (सीए)

क्रोनोकोलोमेट्री (CC)

वोल्टामेट्री:

रैखिक स्वीप वोल्टमेट्रिक (LSV)

साइलिक वोल्टमेट्रिक (सीवी)

सीढ़ी वोल्टामेट्री (SCV)

वर्ग तरंग वोल्टामेट्री (SWV)

विभेदक पल्स वोल्टमेट्री (डीपीवी)

सामान्य पल्स वोल्टामेट्री (एनपीवी)

अंतर सामान्य पल्स वोल्टमेट्रिक (डीएनपीवी)

एसी वोल्टमेट्रिक (एसीवी)

2 वा harmonic AC वोल्टामेट्री (SHACV)

फोरियर ट्रांसफॉर्म एसी वोल्टमेट्रिक (एफटीएसीवी)

विद्युत रासायनिक प्रतिबाधा स्पेक्ट्रोस्कोपी:

पोटेंशियोस्टैटिक ईआईएस (न्यूक्विस्ट, बोडे)

गैल्वानोस्टैटिक ईआईएस

पोटेंशियोस्टैटिक ईआईएस (वैकल्पिक आवृत्ति)

गैल्वानोस्टैटिक ईआईएस ((वैकल्पिक आवृत्ति)

मोट-शॉटकी

पोटेंशियोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति)

गैल्वनोस्टैटिक ईआईएस बनाम समय (एकल आवृत्ति)

संक्षारण माप:

चक्रीय ध्रुवीकरण वक्र (सीपीपी)

रैखिक ध्रुवीकरण वक्र (LPR)

इलेक्ट्रोकेमिकल पोटेंशियोकिनेटिक रीएक्टिवेशन (ईपीआर)

विद्युत रासायनिक शोर (E)सीN)

शून्य प्रतिरोध Ammeter (ZRA)

बैटरी परीक्षणइंक:

बैटरी चार्ज और डिस्चार्ज

गैल्वानोस्टैटिक चार्ज और डिस्चार्ज (जीसीडी)

पोटेंशियोस्टैटिक चार्जिंग और डिस्चार्जिंग (पीसीडी)

पोटेंशियोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (PITT)

गैल्वानोस्टैटिक इंटरमिटेंट टाइट्रेशन तकनीक (जीआईटीटी)

एम्पेरोमेट्रिक:

अंतर पल्स एम्पेरोमेट्रिक (डीपीए)

डबल डिफरेंशियल पल्स एम्पेरोमेट्रिक (डीडीपीए)

ट्रिपल पल्स एम्पेरोमेट्री (टीपीए)

एकीकृत पल्स एम्पेरोमेट्रिक डिटेक्शन (आईपीएडी)

स्ट्रिपिंग वोल्टामेट्री:

पोटेंशियोस्टैटिक स्ट्रिपिंग,

रैखिक स्ट्रिपिंग, सीढ़ी स्ट्रिपिंग

स्क्वायर वेव स्ट्रिपिंग

विभेदक पल्स वोल्टमेट्रिक स्ट्रिपिंग

सामान्य पल्स वोल्टमेट्रिक स्ट्रिपिंग

अंतर सामान्य पल्स वोल्टमेट्रिक स्ट्रिपिंग

विस्तार:

विद्युत रासायनिक स्ट्रिपिंग/डिपोजिशन

कुलोमेट्री (बीई) के साथ बल्क इलेक्ट्रोलिसिस

Rs माप
